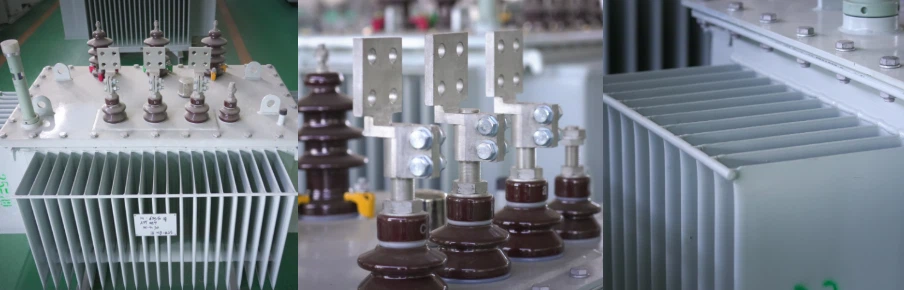

Kāpēc 10kV transformatoru nevar aprīkot ar zibens stieni?



"Pievilcības efekts", kas atgriežas



Zibensnovedējs darbojas, "pievelkot" zibens spērienus sev, pārtverot izlādi un droši novadot masīvo strāvu uz zemi, izmantojot tam paredzētu leju vadītāju. Šī ir efektīva stratēģija ēkām un lielām apakšstacijām. Taču 10kV transformatoram situācija ir pavisam cita.





Uzstādot zibensnovedēju uz transformatora nesošās konstrukcijas vai portāla, jūs apzināti izveidojat zibens spēriena vietu.transformatora tiešā tuvumā. Zibens strāva, kas var sasniegt maksimālās vērtības līdz 200 kA (10/350 μs viļņu forma, kā noteikts IEC 62305), pēc tam tiek novirzīta tieši zemē transformatora tuvumā. Ja zemējuma sistēma nevar uzreiz izturēt šo milzīgo impulsu, rezultāts ir dramatisks zemes potenciāla pieaugums{6}}, kas ir pazīstams kā "zemes potenciāla pieaugums" vai "atgriezes uzliesmošanas spriegums". Šis augstais spriegums var izgriezties atpakaļ no zemējuma sistēmas caur transformatora korpusu un nonākt tinumos, apejot paredzēto izlādes ceļu un iznīcinot transformatora izolāciju.





Tā kā zibensnovedēja uzstādīšana uz paša transformatora ir aizliegta, kā pasargāt 10kV transformatoru no zibens? Atbilde slēpjas pavisam citā ierīcē:metāla oksīda ierobežotājs (MOA) .



Kāpēc MOA ir risinājums, nevis zibens stienis

Atšķirībā no zibens stieņa, kas pievelk zibeni, lai aizsargātu konstrukciju no tieša trieciena, azibensnovedējs ir uzstādīts tieši uz elektropārvades līnijas– konkrēti, pēc iespējas tuvāk transformatora spailēm. Tās mērķis nav piesaistīt streiku, bet gan droši novirzīt pārspriegumuko izraisījis zibens spēriens citur līnijāpirms tas var iekļūt transformatorā un sabojāt tā izolāciju.



MOA izmanto cinka oksīda (ZnO) tehnoloģiju, un tiem ir ļoti nelineāra volt{0}}ampēru raksturlielums. Pie parastā darba sprieguma tie darbojas kā tuvu -izolatoriem. Bet, kad notiek zibens{4}}pārspriegums, to pretestība dramatiski samazinās, radot zemu-pretestības ceļu, kas novirza bīstamo pārsprieguma strāvu prom no transformatora. Uzstādīšanas prasības 10kV gaisvadu līnijas novadītājiem ir skaidras: pievienojiet spilvenu starp porcelāna uzmavu un fiksēto loku, saglabājiet fāzes -līdz-attālumu vismaz 350 mm un pārliecinieties, ka svina vads ir pēc iespējas īss un taisns.



"Trīs{0}}vienā-" iezemējuma princips

MOA zibensaizsardzības efektivitāte ir ļoti atkarīga no tā, kā tā ir iezemēta. The"trīs{0}}vienā-" zemējuma metodeir obligāts: novadītāja zemējuma vads, transformatora metāla korpuss un zemsprieguma -neitrālais punkts ir jāsavieno kopā, un tiem ir jābūt vienai kopējai zemējuma sistēmai. Aizturētāja neatkarīgas zemēšanas aizliegšana nav obligāta-tā ir drošības prasība. Ja novadītājs būtu iezemēts neatkarīgi, zibens strāva varētu plūst caur pašu transformatoru, lai sasniegtu galveno zemējumu, radot destruktīvu sprieguma starpību visā izolācijā.





Pat labākā zibensnovedēja uzstādīšana neizdosies, ja zemējuma sistēma neatbilst nepieciešamajām pretestības vērtībām.

Transformatora jauda	Maksimālā zemējuma pretestība
100 kVA un mazāk	Mazāks vai vienāds ar 10 Ω
Virs 100 kVA	Mazāks vai vienāds ar 4 Ω





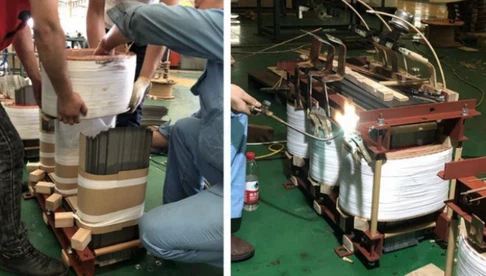

Paša ierobežotāja fiziskajai uzstādīšanai ir jāatbilst stingrām specifikācijām, lai nodrošinātu optimālu veiktspēju:





Attālums no transformatora: Novadītājs jāuzstāda pēc iespējas tuvāk transformatoram-ideālā gadījumā tieši pie augstsprieguma-ievadiem-un starp transformatoru un augstsprieguma{3}}drošinātāju. Eksperimentu rezultāti apstiprina, ka jo tuvāk transformatoram atrodas novadītājs, jo labāks ir aizsardzības efekts.



Vadošais diriģents: MOA produktiem, kuru nominālais spriegums ir 42 kV un mazāks, savienojuma vadam ir jābūt daudzpavedienu elastīgam vara stieplim ar šķērsgriezuma laukumu, kas nav mazāks par 16 mm², un vadiem ir jābūt pēc iespējas īsākiem un taisniem, lai samazinātu induktivitāti.



Montāža: Aizturētājs jāuzstāda vertikāli uz stabilas pamatnes ar cieši savienotiem svina vadiem un amortizētiem starp porcelāna uzmavu un fiksēto loku, lai novērstu mehānisko spriegumu.



Fāzu atstatums: 1–10 kV novadītājiem fāzes -līdz-attālumam jābūt ne mazākam par 350 mm, lai novērstu fāzes -līdz- fāzes pārslēgšanos.
