Transformatoru tinumi: veidi, dizains, konfigurācija un lietojumprogrammas

Transformatoru tinumiir jaudas transformatoru galvenie komponenti, kas atbild par sprieguma pārveidošanu, strāvas regulēšanu un fāzes vadību. Parastie tinumu veidi ir slāņu tinumi, disku tinumi, spirālveida tinumi, cilindriskie tinumi, krustojuma tinumi un toroidālie tinumi. Katrs veids ir izstrādāts, lai atbilstu īpašām elektriskām un mehāniskām prasībām.



Šajā rakstā ir apskatīti transformatoru tinumu veidi, funkcijas, dizaina apsvērumi, konfigurācijas, tipiskas lietojumprogrammas un bieži uzdotie jautājumi.





Transformatora tinums ir vadošu spoļu komplekts, kas aptīts ap serdi. Primārais tinums saņem elektrisko enerģiju no strāvas avota, un sekundārais tinums piegādā pārveidoto spriegumu slodzei. Pagriezienu attiecība (primāro un sekundāro pagriezienu attiecība) nosaka sprieguma un strāvas transformāciju.



Labi{0}}izstrādāts tinums nodrošina efektīvu enerģijas pārvadi, savukārt slikti izstrādāts tinums var izraisīt pārmērīgus zudumus, nopietnu uzkaršanu un pat atteici. Tāpēc katram transformatoram ir rūpīgi jāaprēķina apgriezienu skaits, vadītāja šķērsgriezuma laukums un tinumu izvietojums.



Materiāls un izolācija

Tinumi parasti ir izgatavoti no vara vai alumīnija vadītājiem. Vara nodrošina labāku vadītspēju un ilgāku kalpošanas laiku, padarot to piemērotu augstas veiktspējas{1}}iekārtām. Alumīnijs ir vieglāks un lētāks, un tas ir ideāli piemērots lieliem vidēja sprieguma{3}}transformatoriem. Izolācijas materiāli (papīrs, laka, emalja, sintētiskie materiāli) novērš īssavienojumus un pārkaršanu, nodrošinot drošu transformatora darbību zem augsta sprieguma.

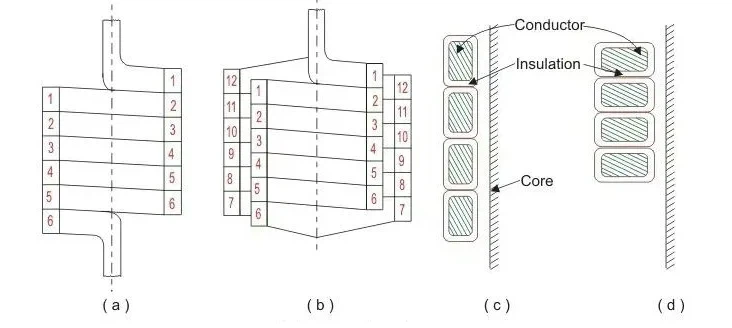

Slāņa tinums

Sastāv no spolēm, kas sakrautas slāņos ap serdi, nodrošinot struktūras stabilitāti un piemērotas vidējam un augstam spriegumam.

• Pieteikums: sadales transformatori, vidēja sprieguma{0}}rūpnieciskie transformatori.
• Priekšrocības: Laba izolācijas veiktspēja, vienkārša izgatavošana, uzticama augsta sprieguma apstākļos.

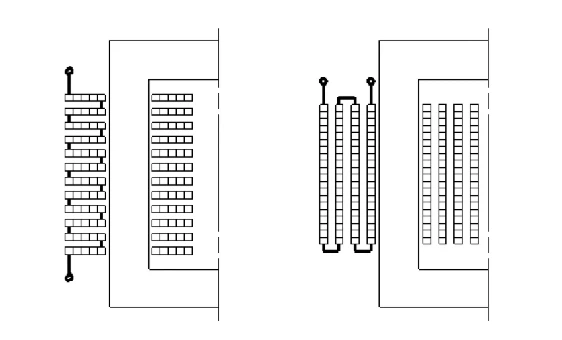

Diska uztīšana

Izmanto plakanas spoles, kas sakārtotas diskos, ar izolāciju starp katru disku, nodrošinot labu siltuma izkliedi un zemu noplūdes plūsmu.

• Pieteikums: augstsprieguma-strāvas transformatori, lieljaudas-rūpnieciskie transformatori.
• Priekšrocības: Augstsprieguma jauda, ​​lieliska siltuma izkliede, minimāla noplūdes plūsma.

Funkcija	Slāņa tinums	Diska uztīšana
Nominālais spriegums	Vidēja līdz augsta	Augsts
Dzesēšanas jauda	Mērens	Spēcīgs
Tipisks pielietojums	Izplatīšana	Augstsprieguma{0}}transformatori

Spirālveida tinums

Spirāli aptīts ap serdi, nodrošinot vienmērīgu strāvas sadalījumu un zemu pretestību.

• Pieteikums: augstfrekvences{0}}transformatori, elektroniskie transformatori.
• Priekšrocības: Vienmērīgs strāvas sadalījums, vienkārša izgatavošana, kompakts dizains.



Cilindriskais tinums un krustojuma tinums

Rūpnieciskajiem transformatoriem cilindriskie tinumi ir uztīti cilindriskā formā. Crossover tinumi samazina noplūdes plūsmu, pielāgojot spoles pozīcijas, uzlabojot efektivitāti.

• Pieteikums: Lielie jaudas transformatori, specializētie industriālie transformatori.
• Priekšrocības: Augsta plūsmas izmantošana, uzlabota veiktspēja, piemērota lielai jaudai.

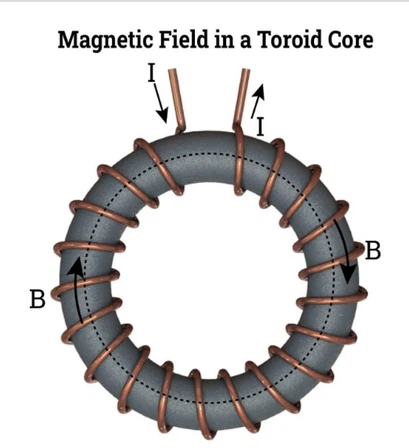

Toroidālais tinums

Veido gredzenu ap serdi, nodrošinot ārkārtīgi zemu noplūdes plūsmu un elektromagnētiskos traucējumus ar augstu efektivitāti.

• Pieteikums: Mazas elektroniskās ierīces, audio transformatori, mazie barošanas transformatori.
• Priekšrocības: Augsta efektivitāte, kompakts dizains, zems EMI.



Delta savienojums (Δ)

Trīsfāzu transformatoriem tinumi ir savienoti trīsstūra konfigurācijā.
Priekšrocības: Slodzes balansēšana, laba defektu tolerance, stabila veiktspēja industriālajos tīklos.



Star (Wye) savienojums (Y)

Katra tinuma viens gals ir savienots ar kopēju neitrālu punktu, ļaujot iezemēt un regulēt spriegumu.
Priekšrocības: Nodrošina iezemētu neitrālu punktu, vienkāršu sprieguma kontroli, izplatīta sadales tīklos.



Zigzaga savienojums

Īpašs savienojums, kas samazina harmonikas un stabilizē strāvu, ko izmanto fāzes korekcijas sistēmās.
Priekšrocības: Harmoniskā slāpēšana, strāvas stabilizācija.





• Sprieguma pārveidošana: Apgriezienu attiecība nosaka sprieguma pakāpi-uz augšu vai pakāpi-zemu, primārajam un sekundārajam tinumam strādājot kopā.
• Pašreizējais regulējums: labi{0}}izstrādāts tinums var pārvadāt paredzamo strāvu bez pārkaršanas.
• Fāzes kontrole: trīs{0}}fāzu sistēmās delta, zvaigznes vai zigzaga konfigurācijas uztur sprieguma līdzsvaru.
• Efektivitātes uzlabošana: augstas{0}} kvalitātes materiāli, izolācija un spoļu izvietojums samazina pretestības zudumus un noplūdes plūsmu, samazinot ekspluatācijas izmaksas.
• Drošības garantija: Laba izolācija un pareizs izkārtojums novērš īssavienojumus un ugunsgrēkus, aizsargājot transformatoru un pievienoto aprīkojumu.





• Strāvas un sprieguma reitingi: Nosakiet vadītāja biezumu un apgriezienu skaitu. Lielākam spriegumam nepieciešama biezāka izolācija; lielākai strāvai nepieciešami biezāki vadītāji.
• Materiālu izvēle: varš (augsta veiktspēja, ilgs kalpošanas laiks) vai alumīnijs (viegls, zemas izmaksas).
• Izolācijas veids: Papīrs, laka, emalja, sintētiskie materiāli – novērš īssavienojumus un pārkaršanu.
• Pagriezienu attiecība: tieši ietekmē izejas sprieguma precizitāti; nepareiza attiecība izraisa sprieguma nestabilitāti.
• Dzesēšana un siltuma izkliedēšana: parasti gaisa vai eļļas dzesēšana, lai novērstu pārkaršanu un pagarinātu kalpošanas laiku.
• Ražošanas sarežģītība un izmaksas: vienkāršs dizains maksā mazāk; sarežģīts dizains var uzlabot efektivitāti, bet ietver kompromisus{0}}.
• Standarta atbilstība: ievērojiet IEEE, IEC 60076 un citus standartus, lai nodrošinātu drošību un globālu pieņemšanu.
• Pieteikšanās prasības: augstsprieguma-strāvas transformatoriem, rūpnieciskajām iekārtām, elektroniskajiem transformatoriem utt., katram ir atšķirīgas prioritātes.





• Sadales transformatori: Slāņu tinumi dzīvojamo un komerciālo energoapgādei.
• Rūpnieciskie strāvas transformatori: disku vai krustojuma tinumi augstsprieguma -augstsprieguma{1}}lietotājiem.
• Elektroniskie transformatori: Spirālveida vai toroidālie tinumi iekšējiem barošanas avotiem ierīcēs.
• Speciālie transformatori: zigzaga konfigurācijas vai toroidālās struktūras harmonikas slāpēšanai, audio un citiem īpašiem lietojumiem.





Transformatoru tinumi ir jebkura transformatora sirds. Atbilstoša tinuma veida, materiāla, izolācijas un konfigurācijas izvēle ir galvenais, lai nodrošinātu augstu efektivitāti, uzticamību un drošību. Slāņu, disku, spirālveida, cilindrisko, krustojuma un toroidālo tinumu katram ir savas īpašības un piemērots pielietojums. Reālos-projektos lēmumi jāpieņem, pamatojoties uz sprieguma līmeni, jaudu, izmaksām, siltuma izkliedes apstākļiem un citiem faktoriem.
