Ekspluatācijas un apkopes rokasgrāmata 1000 kVA sausajiem transformatoriem

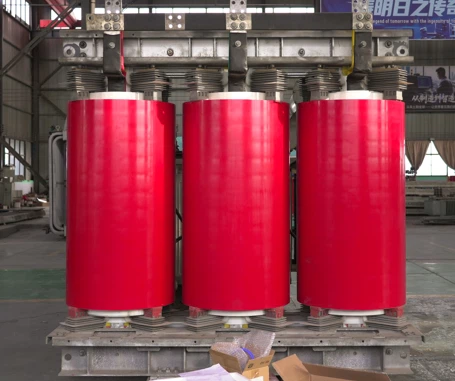

A1000 kVA lietie -sveķu sausie-tipa transformatorsnav "bezapkopes-" -, tas ir viegls-, un tikai tad, ja pamata darbi tiek veikti pēc grafika: 2500 V megger tests pirms pirmās sprieguma, putekļu kontrole (vienīgais lielākais klusais sausās-tipa izolācijas iznīcinātājs), F-klases temperatūras iestatījumi 130 grādu atslēgšanās signalizācijai,{1}0} ceturkšņa atslēgšanās signalizācija{1}. Šī rokasgrāmata šos pamatus pārvērš pārbaudāmā rutīnā.





Pirms jauna vai pārvietota 1000 kVA sausā tipa transformatora pieslēgšanas pārbaudiet, vai transportēšana un uzstādīšana nav sabojājusi ierīci:

• Atrašanās vieta un pielaides:labi-vēdināma iekštelpa ar vismaz500 mmklīrenss no sienām un blakus esošajām iekārtām dabiskai konvekcijai.
• Savienojumi:re-pievelciet visus elektriskos savienojumus - vibrācija transportēšanas laikā atlaiž skrūves.
• Izolācijas pretestība:ar a2500 V meggers, mēra starp HV un LV tinumiem un starp katru tinumu un zemi. Atsauces pieņemšanas vērtība irLielāks vai vienāds ar 500 MΩ 20 grādu temperatūrā; noteicošie skaitļi ir ražotāja minimālās specifikācijas un piemērojamais nodošanas ekspluatācijā standarts (piemēram, GB 50150).
• Zemējums:pārbaudiet tvertnes un korpusa zemējuma nepārtrauktību.



• Temperatūras kontrole:turiet digitālo temperatūras regulatoru (piemēram, BWDK sēriju) redzeslokā. F klases izolācijai parastie iestatījumi irmodinātājs uz 130 grādiemunbrauciens 150 grādos, ar dzesēšanas ventilatoriem, kas darbojas tuvu 100 grādiem.
• Slodzes pārvaldība:izvairieties no nepārtrauktas darbības virs nominālās jaudas. Iekārtām ar piespiedu-gaisa (AF) dzesēšanu, darbojoties ventilatoriem, var būt īslaicīga pārslodze, taču ilgstoša pārslodze paātrina izolācijas novecošanos.
• Skaņas pārbaude:veselīga vienība vienmērīgi dūko zemā frekvencē. Buzzing, sprakšķēšana vai nevienmērīgs troksnis norāda uz vaļīgām daļām vai iekšējo izlādi - nekavējoties izmeklējiet.





Tīrība ir sausas{0}}apkopes pamatā. Putekļi uz tinumiem darbojas kā izolators, kas aiztur siltumu un, tiklīdz tie ir samitrināti, var veidot vadošu ceļu, kas noved pie izsekošanas vai uzliesmošanas.



Apkopes vienums	Standarta vērtība/prasība	Biežums
Tinuma temperatūra (F klase)	Signalizācija 130 grādi, Trip 150 grādi	Nepārtraukts (digitālais kontrolieris)
Izolācijas pretestība (HV–zeme)	Lielāks vai vienāds ar 500 MΩ 20 grādu temperatūrā	Ik gadu
Dzesēšanas sistēmas pārbaude	Ventilatori jāsāk no ~100 grādiem	Reizi ceturksnī
Skrūvju griezes moments (M12/M16)	45–60 Nm / 80–120 Nm	Divreiz{0}}gadā
Apkārtējais mitrums	Mazāks par vai vienāds ar 90% (nav{1}}kondensācijas)	Katru dienu (higrometrs)
Tīrīšanas prasība	No gaisa kanāliem noņemiet visus redzamos putekļus	Ik pēc 6 mēnešiem



Atsauces vērtības tipiskam GNEE 1000 kVA sausā tipa transformatoram. Apstipriniet ierīces tehnisko rokasgrāmatu un ražotāja dokumentāciju.



• Tīrīšanas metode:izsūkt vaļējus putekļus; noturīgiem netīrumiem izmantojiet sausu,{0}}neplūksnu drānu. Darietnēizmantojiet šķidros tīrīšanas līdzekļus uz sveķu tinumiem, ja vien to nav apstiprinājis ražotājs.
• Dzesēšanas ventilatori:pārbaudīt palaišanu iepriekš iestatītajā temperatūrā; nomainiet trokšņainos vai bojātos ventilatorus, pirms tie izraisa pārkaršanu.
• Kopņu savienojumi:periodiski pārbaudiet LV{0}}puses savienojumus - liela strāva, kā arī oksidēšanās vai vaļīgums nozīmē lokālu uzkaršanu un ugunsgrēka risku.



Simptoms	Iespējamais cēlonis	Darbība
Augstas{0}}temperatūras trauksme	slikta telpas ventilācija; bloķēti spoļu dzesēšanas kanāli; neveiksmīgi fani	tīri gaisa ceļi; tīri cauruļvadi; remontēt/nomainīt ventilatorus
Zema izolācijas pretestība	Ilgs -enerģijas trūkuma periods augsta mitruma apstākļos	Vieta-sildīšana vai cepšana saskaņā ar rokasgrāmatu; pirms aktivizēšanas pārbaudiet vēlreiz
Vibrācija / metālisks troksnis	vaļīgas pamatu skrūves vai amortizatori; svešķermeņi uz serdes/korpusa	Pievelciet skrūves; noņemt objektus; pārbaudiet amortizatorus
Krakšķoša skaņa	Daļēja izlāde; vaļīgs savienojums	izslēdziet{0}}enerģiju un pārbaudiet; sazinieties ar ražotāju





Ilgtermiņa -efektivitāte ir atkarīga no sistēmas "stingrības". Uzturiet zemsprieguma kopņu savienojumus ar griezes momentu un tīru - 1000 kVA sausais-tipa transformators vadā lielu strāvu LV pusē, un jebkura oksidēšanās pie savienojumiem pārvērš efektivitāti siltumā. Rezerves daļas (ventilatori, temperatūras regulatori, izolatori) un apkopes komplekti jāiegādājas no ražotāja, lai ierīce atbilstu tās sertificētajai konstrukcijai.







Lai palīdzētu apkopes komandai, skatiet šos GNEE standarta parametrus1000kVA sausā tipa transformators.

Apkopes vienums	Standarta vērtība/prasība	Biežums
Tinuma temperatūra (F klase)	Signalizācija:130∘C, Brauciens:150∘C	Nepārtraukts (digitāls)
Izolācijas pretestība (HV-zeme)	Lielāks vai vienāds ar 500MΩ Lielāks vai vienāds ar 500MΩ(20∘C)	Ik gadu
Dzesēšanas sistēmas pārbaude	Ventilatoriem jāsākas pie 100∘C	Reizi ceturksnī
Skrūvju griezes moments (M12/M16)	45-60 Nm / 80-120 Nm	Bi-Katru gadu
Apkārtējās vides mitrums	mazāks par vai vienāds ar 90%(Ne{0}}kondensējošs)	Ikdienas
Tīrīšanas prasība	No gaisa kanāliem noņemiet visus redzamos putekļus	Ik pēc 6 mēnešiem







Nepieciešams profesionāls atbalsts vai piedāvājums jaunam projektam?



Uzņēmumā GNEE mēs piedāvājam vairāk nekā tikai aparatūru; mēs piedāvājam pielāgotus enerģijas risinājumus.

Sazinieties ar GNEE jau šodienbezmaksas konsultācijai par mūsu1000kVA sausā tipa transformatorssērija.

Pieprasīt cenas piedāvājumu



Vai jums ir nepieciešamas tehniskas konsultācijas par alētu sveķu jaudas transformatorsvai meklē uzticamulējumu sveķu sausā tipa transformatoru ražotājiJūsu nākamajam projektam mūsu komanda ir gatava palīdzēt.Noklikšķiniet šeit, lai nosūtītu savu pieprasījumu un saņemtu ātru atbildi 24 stundu laikā!







Kāda ir atšķirība starp 1000 kVA sauso-tipa un 1000 kVA eļļas{3}}iegremdēto transformatoru?

1000 kVA sausais-tipa transformators dzesē ar gaisu un ir piemērots iekštelpu instalācijām ar augstām ugunsdrošības prasībām. 1000 kVA eļļas transformatorā{5}}tiek izmantota izolācijas eļļa, kas nodrošina labāku dzesēšanu, lielāku pārslodzes spēju un kopumā zemākas pirmās izmaksas, padarot to par izvēli āra un lielas slodzes{6}}lietotājiem.



Cik bieži ir jātīra sausais{0}}transformators?

Katru mēnesi veiciet vizuālu putekļu pārbaudi. Ik pēc 6 līdz 12 mēnešiem atslēgt-ierīci un iztīrīt tinumus un gaisa vadus -, izmantojot putekļu sūcēju, lai notīrītu putekļus, un sausu,-neplūksnu drānu no noturīgiem netīrumiem. Neizmantojiet šķidros tīrīšanas līdzekļus uz sveķu tinumiem, ja vien to nav apstiprinājis ražotājs.



Kādai izolācijas pretestībai jābūt 1000 kVA sausajam transformatoram?

Kā atsauce, pieņemšanai parasti tiek izmantota HV-līdz-zemes izolācijas pretestība vismaz 500 MΩ pie 20 grādiem, mērot ar 2500 V meggeru starp HV un LV tinumiem un starp tinumiem un zemi. Noteicošās vērtības ir ražotāja minimālās specifikācijas un nodošanas ekspluatācijā standarts (piemēram, GB 50150); vērtības, kas ir zemākas par robežu, norāda uz mitruma iekļūšanu, un pirms barošanas ir nepieciešama žāvēšana.



Pie kādām temperatūrām darbojas sausā{0}}transformatoru trauksmes signāli un atvienojumi?

F klases (155 grādi) sausajam transformatoram ar digitālo temperatūras regulatoru (piem., BWDK sērija) parastie iestatījumi ir trauksmes signāls 130 grādos un izslēgšanās pie 150 grādiem, un dzesēšanas ventilatori sāk darboties aptuveni 100 grādos. Apstipriniet precīzus iestatītos punktus, izmantojot kontroliera rokasgrāmatu un ražotāja dokumentāciju.



Vai sausais{0}}tipa transformators var tikt pārslogots?

Jā, robežās: ierīces ar piespiedu-gaisa (AF) dzesēšanu var izturēt īslaicīgu-pārslodzi, darbojoties ventilatoriem, un slodzes noteikumi atbilst IEC 60076-12 sausajiem{5}}tipa transformatoriem. Nepārtraukta pārslodze, kas pārsniedz nominālo vērtību, ātri samazina izolācijas kalpošanas laiku — uzraugiet tinumu temperatūru un izvairieties no ilgstošas ​​pārslodzes.



Atsauces

1. IEC 60076-11:2018 - Strāvas transformatori, 11. daļa: Sausie transformatori.
2. IEC 60076-12 - Strāvas transformatori, 12. daļa: Sausā-tipa spēka transformatoru ielādes rokasgrāmata.
3. GB 50150-2016 - (standarts elektroiekārtu uzstādīšanas inženierijas nodošanai-pārbaudei).
4. GB/T 10228-2015 - (Tehniskie parametri un prasības sausā-tipa spēka transformatoriem).
5. GNEE elektrisko - sausā tipa transformatoru klāsts.

Iepriekš minētie standarti un skaitļi tika pārbaudīti, salīdzinot ar citētajiem avotiem publikācijas datumā. Tehniskās apkopes vērtības ir atsauces norādījumi; vienmēr ievērojiet konkrētās vienības ražotāja rokasgrāmatu. Ja pamanāt kļūdu, sazinieties ar mums, lai varam to labot.
