Zema sprieguma tinuma vadītāju transponēšanas tehnoloģija: kā samazināt 2000 kVA eļļas zudumus virpuļstrāvas režīmā-Iegremdētie transformatori

GNEE, specializētā jaudas transformatoru ražošanas mantojuma rūpnīcā, mēs integrējamieszemsprieguma{0}}tinumu vadītāju transponēšanas tehnoloģijakā standarta funkcija visās lielas ietilpības ierīcēs. Šī uzlabotā tinumu tehnika ir vienīgais visefektīvākais inženiertehniskais pasākums, lai samazinātu 2000 kVA eļļā iegremdētā transformatora virpuļstrāvas zudumus, tieši uzlabojot efektivitāti, pazeminot karsto punktu temperatūru un pagarinot ekspluatācijas laiku.

Noklikšķiniet, lai nostiprinātu savu 2000 kVA eļļā iegremdējamo transformatoru



Kā ISO 9001 sertificēts ražotājs, kas piegādā preces uz vairāk nekā 150 valstīm, GNEE saprot, ka 2000 kVA iekārtā pat niecīga procentuālā daļa nejaušo zudumu nozīmē ievērojamus kilovatus izšķērdētas enerģijas un nevajadzīgu dzesēšanas pieprasījumu. Kontrolējot veidu, kā atsevišķi vadītāji tiek izvietoti un novietoti zemsprieguma tinumā, mēs sadales tīkliem un rūpnieciskajiem lietotājiem sniedzam izmērāmas priekšrocības gan energoefektivitātes, gan uzticamības ziņā.

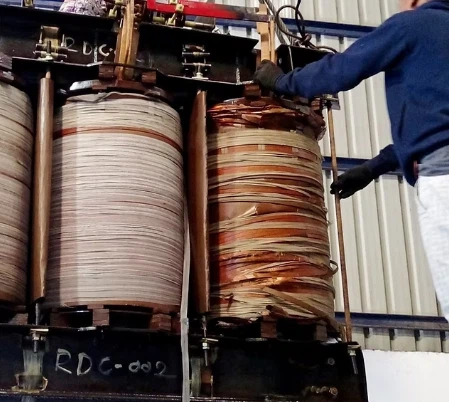

GNEE transformatoru tinumu darbnīca



Neatkarīgi no tā, vai projektējat jaunu apakšstaciju, modernizējat rūpniecisko elektrostaciju vai veicat energotaupīgu modernizāciju, virpuļstrāvas vadīšanas veids zemsprieguma tinumā tieši nosaka jūsu 2000 kVA eļļas iegremdētā transformatora ilgtermiņa darbības izmaksas.



Šajā rakstā ir izskaidrota tehnoloģija, kvantificētas tās priekšrocības un parādīts, kāpēc GNEE iebūvēts transformators ar transponētiem zemsprieguma vadītājiem ir loģiska izvēle mūsdienu energosistēmām.





Katrs 2000kVA eļļā iegremdētais transformators savā zemsprieguma tinumā pārnēsā lielu strāvu-bieži līdz 2900 A pie 0,4 kV. Šāda spēcīga strāva rada intensīvu mainīgu noplūdes magnētisko lauku, kas šķērso pašus tinumu vadītājus. Saskaņā ar Lenca likumu tas izraisa virpuļstrāvas katrā vadītājā, radot papildu pretestības zudumus, kas izpaužas kā siltums.



Parastajā 2000 kVA eļļā iegremdētajā transformatorā bez efektīvas vadītāja transponēšanas šie virpuļstrāvas zudumi var patērēt papildu 8–15 % no pamata līdzstrāvas vara zudumiem, tieši palielinot tinumu temperatūru un paātrinot celulozes izolācijas novecošanos.



2000kVA eļļā iegremdējamam transformatoram, kas darbojas nepārtraukti, katrs novērstais virpuļstrāvas zuduma kilovats atbilst aptuveni 8760 kWh gadā.



Pie rūpnieciskās enerģijas tarifiem tas nozīmē ievērojamus finanšu ietaupījumus un izmērāmu oglekļa pēdas samazinājumu. Vēl svarīgāk ir tas, ka karstā punkta temperatūra LV tinumā ir dominējošais faktors, kas nosaka izolācijas kalpošanas laiku. Kontrolējot virpuļstrāvas zudumus pie avota, paredzamo 2000 kVA eļļas transformatora kalpošanas laiku var ievērojami pagarināt, pārsniedzot standarta 25 gadu etalonu.



Tāpēc vadošie ražotāji, tostarp GNEE, iegulda lielus līdzekļus precīzās vadītāju transponēšanas tehnikās.





Zemsprieguma tinumu vadītāju transponēšanas tehnoloģijair precīza uztīšanas metode, kurā atsevišķas paralēlas dzīslas, kas veido vienu LV pagriezienu, tiek periodiski apmainītas radiālā stāvoklī, kad tiek uztīta spole. 2000 kVA eļļā iegremdētā transformatorā zemsprieguma tinums parasti sastāv no vairākām taisnstūrveida vara vai alumīnija sloksnēm, kas sakrautas paralēli, lai apstrādātu lielo strāvu. Ja šīs paralēlās šķipsnas paliek fiksētās radiālās pozīcijās no augšas uz leju, katra daļa savieno nedaudz atšķirīgu noplūdes plūsmas daudzumu. Iegūtie nevienlīdzīgie elektromotora spēki virza cirkulējošās strāvas starp dzīslām-, kas ir galvenā kopējā virpuļstrāvas zuduma sastāvdaļa.



Vadītāja transponēšana to atrisina, sistemātiski pagriežot dzīslu pozīcijas tā, lai visā tinuma augstumā katra dzīsla aizņemtu katru radiālo spraugu vienādā attālumā. Tas izlīdzina plūsmas savienojumu visos paralēlajos ceļos un praktiski novērš cirkulācijas strāvas zudumus pagrieziena laikā.



Uzņēmumā GNEE mēs saviem 2000 kVA eļļas iegremdētajiem transformatoriem piemērojam specializētu groza tipa transponēšanu, kur sloksņu saišķis tiek salocīts un krustots ar iepriekš noteiktiem intervāliem. Rezultāts ir cieši savīta, mehāniski stabila LV spole, kurā atlikušie virpuļstrāvas zudumi rodas tikai no ādas efekta pašā atsevišķā virknē -lielumu, ko kontrolē šķipsnas biezuma izvēle.



✅️Vadītāja transponēšanas galvenie posmi 2000kVA eļļā iegremdētā transformatora LV tinumā

Lai panāktu nevainojamu transponēšanu, GNEE ievēro stingri noteiktu procesu:

• Virsmas izmēru optimizācija– izvēloties šķipsnas biezumu, kas ir mazāks par divkāršu apvalka dziļumu pie 50/60 Hz, lai virpuļu zudumi katrai daļai būtu nenozīmīgi.
• Emaljas un papīra izolācija– tiek izmantota pārbaudīta starpslāņu izolācijas sistēma, kas iztur lieces transponēšanas laikā un saglabā dielektrisko izturību.
• Iepriekšēja locīšana un grupēšana– dzīslu mehāniska veidošana kūlīšos un to iepriekšēja noformēšana tā, lai krustojuma punkti atrastos precīzi paredzētajā aksiālajā augstumā.
• Nepārtraukta ietīšanas transponēšana– LV spoles uztīšana uz serdeņa, veicot transpozīcijas ik pēc 10 % – 15 % no kopējā tinuma augstuma, nodrošinot izlīdzinātu plūsmas savienojumu, nepievienojot pārmērīgu mehānisko spriegumu.
• Izmēru kontrole pēc tinuma– radiālās uzbūves un transpozīcijas simetrijas pārbaude, izmantojot lāzera mērījumus, pirms spole nonāk serdes komplektā.





Zaudējumu samazināšanas fizika ir vienkārša. Kad paralēlas dzīslas tiek transponētas, neto elektromotora spēks, kas iedarbojas ap jebkuru slēgtu cilpu, ko veido divas dzīslas, kļūst gandrīz nulle.



2000 kVA eļļā iegremdētā transformatorā, kurā GNEE ir pilnībā transponējusi, cirkulācijas strāvas komponentsvirpuļstrāvas zudumsparasti samazinās līdz mazāk nekā 3 % no līdzstrāvas zuduma, salīdzinot ar 10 % – 15 % netransponētās konstrukcijās. Tas tieši samazina kopējo slodzes zudumu, uzlabo sprieguma regulēšanu un samazina siltumu, kas jāizkliedē caur eļļu.



Pat salīdzinot ar daļēji transponētu konstrukciju-kur transponēšana tiek veikta tikai tinuma centrā vai galos-pilnībā transponētam 2000kVA eļļas iegremdējamam transformatoram ir izmērāmas priekšrocības. Daļēja transpozīcija atstāj atlikušās cirkulējošās strāvas, jo tinuma augstums ir sadalīts nevienmērīgi. GNEE inženiertehniskie aprēķini, kas apstiprināti ar IEC 60076 tipa pārbaudēm, apstiprina, ka ideālajam vienādas plūsmas stāvoklim var tuvoties tikai regulāra vairāku transponēšanu shēma visā spoles garumā. Šī ir dizaina filozofija, kas iebūvēta katrā GNEE 2000kVA eļļas transformatorā.







Kā tiešais ražotājs GNEE kontrolē visu 2000 kVA eļļas transformatora ražošanas ķēdi. Mūsu tinumu cehs ir aprīkots ar horizontālām tinumu iekārtām, kas spēj apstrādāt platus, daudzšķiedru vadus, kas nepieciešami lielas strāvas zemsprieguma spolēm. Transponēšanas stacijas ir izveidotas ar speciāli konstruētām liecēm, kas nodrošina konsekventu krustojuma rādiusu, nesabojājot papīra izolāciju. Katrai spolei pirms un pēc tinuma veic starpslāņu izolācijas testu, kas apstiprina, ka transponēšanas process nav apdraudējis dielektrisko integritāti.



Mūsu kvalitātes nodrošināšana pārsniedz spoles posmu. Pabeigtajam 2000kVA eļļas iegremdējamajam transformatoram tiek veikta pilnas slodzes zudumu pārbaude kopā ar izkliedēto zudumu mērījumu, izmantojot īssavienojuma metodi, ko veic mūsu iekšējā 6000 kVA testa stacijā. Rezultāti tiek salīdzināti ar galīgo elementu analīzes prognozēm, lai pārbaudītu, vai sasniegtais virpuļstrāvas zudums ietilpst mērķa diapazonā. Tikai pēc šīs pārbaudes izturēšanas transformators tiek pārvietots uz tvertnes un eļļas uzpildes līniju. Ievērojot šo disciplīnu, GNEE garantē, ka katrs 2000kVA eļļas transformators, kas aprīkots ar zemsprieguma vadu transponēšanu, nodrošina solīto efektivitāti jau no pirmās dienas.





Nākamajā tabulā ir salīdzināti tipiskie veiktspējas parametri 2000 kVA eļļā iegremdējamam transformatoram, kas piegādāts ar pilnībā transponētu zemsprieguma tinumu ar līdzvērtīgu bloku, kas uzbūvēts bez vadītāja transponēšanas. Visas vērtības attiecas uz ONAN dzesēšanu, 10 kV/0,4 kV, 50 Hz, pamatojoties uz GNEE standarta dizaina portfeli.

Tehniskais parametrs	Bez LV Conductor Transposition	Ar pilnu zemsprieguma vadītāju transponēšanu (GNEE standarts)
Nominālā jauda	2000 kVA	2000 kVA
HV / LV Spriegums	10 kV / 0,4 kV	10 kV / 0,4 kV
Līdzstrāvas zudums (LV)	7,8 kW	7,8 kW
Papildu virpuļpārkāpumi un nomaldīšanās zaudējumi (LV)	1,05 kW (13,5 % no līdzstrāvas)	0,22 kW (2,8 % no līdzstrāvas)
Kopējais slodzes zudums (75 grādi)	14,9 kW	13,7 kW
Efektivitāte pie 100 % slodzes (cos φ=1)	98.93 %	99.02 %
LV tinuma vidējās temperatūras paaugstināšanās	68 K	63 K
LV tinuma karstā punkta temperatūras paaugstināšanās (aprēķināts)	78 K	72 K
Ikgadējais enerģijas ietaupījums (8000 stundu darbība)	-	aptuveni . 9,600 kWh
Paredzamais izolācijas kalpošanas laika pagarinājums	-	3–5 gadi (novērtētos apstākļos)



Dati iegūti no GNEE laboratorijas testēšanas saskaņā ar IEC 60076-1 un IEC 60076-2. Faktiskās vērtības var atšķirties atkarībā no konkrētām projekta prasībām.

Šajā tabulā ir skaidri norādīts, ka zemsprieguma tinumu vadītāju transponēšana nav mazsvarīgs uzlabojums,{0}}tā ir izšķiroša nozīme 2000 kVA eļļā iegremdēta transformatora termiskajā un ekonomiskajā darbībā.





2000 kVA eļļas iegremdēta transformatora izvēle ar pilnībā transponētiem zemsprieguma vadītājiem ir stratēģisks ieguldījums, kas atmaksājas gadu desmitiem. Sākotnējā kapitāla starpība ir minimāla-parasti mazāka par 3 % no transformatora cenas,-tomēr notiekošais enerģijas ietaupījums, vēsāka darbība un pagarināts izolācijas kalpošanas laiks rada saliktas vērtības ciklu. Turklāt vēsāk darbināms transformators rada mazāku termisko spriegumu izolācijas eļļai, saglabājot tās dielektrisko izturību un samazinot apkopes biežumu.



GNEE ražošanas filozofija koncentrējas uz inženierijas transformatoriem, kas izceļas ar ikgadējām kopējām īpašuma izmaksām. Standartizējot zemsprieguma tinumu vadu transponēšanu mūsu 2000kVA eļļā iegremdētā transformatora līnijā, mēs nodrošinām izcilu energoefektivitāti pieejamu komunālajiem uzņēmumiem, EPC līgumslēdzējiem un rūpnieciskajiem galalietotājiem, neprasot īpaši izstrādātu piemaksu. Tehnoloģiju pilnībā nodrošina mūsu iekšējās testēšanas iespējas un mūsu 24 mēnešu visaptverošā garantija.





Virpuļstrāvas zudums ir neizbēgama fiziska parādība, taču to var sistemātiski pārvaldīt.Zemsprieguma tinumu vadītāju transponēšanas tehnoloģijair visefektīvākais dizaina rīks, lai samazinātu virpuļstrāvas zudumus 2000 kVA eļļā iegremdējamam transformatoram, un GNEE ir iestrādājis šo paņēmienu katras mūsu uzbūvētās 2000 kVA vienības sirdī. Atlīdzība ir transformators, kas darbojas vēsāk, patērē mazāk enerģijas un nodrošina uzticamu pakalpojumu ilgākam kalpošanas laikam-tieši to, ko pieprasa mūsdienu energoapzinātā pasaule.



Vai jūs novērtējat 2000kVA eļļas transformatoru savam gaidāmajam projektam?

Neapmierinieties ar novecojušu tinumu dizainu, kas jūsu apakšstacijā deg slēptiem kilovatiem. Sazinieties ar GNEE inženieru komandu tūlīt un pieprasiet detalizētu zaudējumu garantijas piedāvājumu pilnībā transponētam 2000 kVA eļļas transformatoram. Dalieties ar savām sprieguma prasībām un vietas apstākļiem, un mēs atbildēsim ar pielāgotu piedāvājumu, tehnisko datu lapu un testa pierādījumus, kas pierāda jūsu saņemto efektivitāti.

Pieprasīt cenas piedāvājumu



Noklikšķiniet šodien, lai iegūtu savu energoefektīvo 2000 kVA eļļas iegremdējamo transformatoru no GNEE-kur rūpnīcas zināšanas satiekas ar izmērāmiem, pierādītiem ietaupījumiem.



Cik daudz eļļas ir 2000 kVA transformatorā?

1-1. 22kV - 400/230V un 24kV - 416/240V

Vienums	Jauda	Eļļa
	kVA	Litrs
12	1,500	1,150
13	2,000	1,450
14	2,500	1,750



Kas ir 2000 kVA transformators?

2000 kVA transformatoriapstrādā augstsprieguma ievades un pārveido tos zemāka sprieguma izejās. Tas padara tos piemērotus elektroenerģijas pārvadīšanai lielos attālumos, samazinot pārvades zudumus un piegādājot enerģiju dažāda veida slodzēm. Divas galvenās sastāvdaļas ir primārais tinums un sekundārais tinums.



Cik sver 2000 kVA transformators kg?

Ņemot vērā jaudu kVA vai kilovoltu ampēros, varat reizināt šo vērtību ar transformatora BIL vai pamata impulsa izolācijas līmeni, lai iegūtu aptuveno svaru. 2000 kVA transformators, pamatojoties uz šo aplēsi, var svērt aptuveniNo 4000 kilogramiem līdz 7000 kilogramiem.



Kāda ir 2000 kVA transformatora specifikācija?

Dokumentā ir sniegtas 2000 KVA transformatora specifikācijas.Tam ir ONAN dzesēšanas veids, tas darbojas ar 11 000 V augstu spriegumu un 433 V zemsprieguma spriegumu, ar frekvenci 50 Hz. Kopējais svars ir 5935 kg ar serdes un tinuma svaru 2575 kg un eļļas tilpumu 1488L.



Ko nozīmē 2000 kVA?

2000 kVA (kilovoltu -ampēri) transformators pārsūta elektroenerģiju starp dažādiem sprieguma līmeņiem. Termins "kVA" apzīmē transformatora šķietamo jaudu, kas apvieno gan sprieguma, gan strāvas ietekmi.
