Sadales transformatoru slēptie zudumi: potenciāls "melnais caurums elektroenerģijas izmaksām"

Rūpnīcu, industriālo parku un infrastruktūras projektu kopējās ekspluatācijas izmaksās elektroenerģijas izmaksas parasti ir trešais{0}}lielākais tēriņš, otrajā vietā aiz izejvielām un cilvēkresursiem. Lai gan mēs esam pilnībā apņēmušies optimizēt ražošanas līnijas un pastiprināt enerģijas taupīšanu pārvaldībā, vai esam aizmirsuši par slēptu izmaksu avotu, kas nepārtraukti samazina peļņu{2}}sadales transformatorus?



Tie ir ne tikai barošanas avota kodols, bet arī potenciāls aklās punkts izmaksu kontrolē. To energoefektivitātes optimizēšana nozīmē taustāmas peļņas gūšanu.





Transformatora zudumi ir daudz vairāk nekā vienkāršs "gaidstāves enerģijas patēriņš"; tie atspoguļo sistemātisku energoefektivitātes problēmu, kas tieši ietekmē uzņēmuma finanšu rādītājus.



1. Nē-Slodzes zudums (dzelzs zudums)

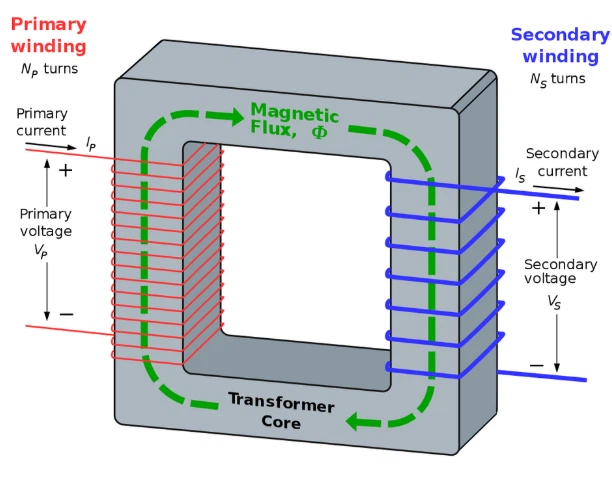

Bez-slodzes zudumi attiecas uz fiksētu enerģijas patēriņu, kas rodas, kad transformators ir pievienots strāvas avotam,-pat ja tā sekundārajai pusei nav slodzes-, lai uzturētu iekšējo magnētisko lauku (ierosinājumu).



Šos zaudējumus galvenokārt veido histerēzes zudumi un virpuļstrāvas zudumi:

• Histerēzes zudums: rodas no enerģijas izkliedes, ko izraisa berze starp magnētiskajiem domēniem dzelzs kodolā, kad tas tiek atkārtoti magnetizēts un demagnetizēts mainīgā magnētiskajā laukā.
• Virpuļstrāvas zudums: rodas, ja mainīgs magnētiskais lauks izraisa apļveida strāvas (virpuļstrāvas) dzelzs kodolā, izraisot siltumenerģijas zudumus.



Galvenā bezslodzes zuduma īpašība{0}}ir raksturīgs, pastāvīgs zudums. Tas saglabājas tik ilgi, kamēr transformators ir pievienots elektrotīklam, un tā lielumu nosaka serdes materiāls un ražošanas process, kad transformators ir projektēts un ražots. Vecam vai neefektīvam transformatoram elektroenerģijas izmaksas, kas rodas no bezslodzes zuduma, ir tīri, ilgtermiņa



2. Slodzes zudums (vara zudums)

Slodzes zudumi ir mainīgi zudumi, kas rodas, transformatoram darbojoties zem slodzes: strāva plūst caur augsta- un zema-sprieguma tinumiem, radot siltumu vadītāju raksturīgās pretestības dēļ. Tas ietver arī klaiņojošus zudumus, ko izraisa magnētisko lauku noplūde konstrukcijas komponentos.



Tā galvenā īpašība ir tāda, ka tā ir proporcionāla slodzes strāvas kvadrātam (P ∝ I²). Tas nozīmē, ja slodzes strāva dubultosies, zaudējumi četrkāršosies. Turklāt vadītāja pretestība palielinās līdz ar temperatūru-ar tādu pašu slodzi, augstāka transformatora darba temperatūra radīs lielākus slodzes zudumus. Tāpēc slodzes zudums ir uzņēmuma ražošanas darbības tiešās atvasinātās izmaksas: jo aktīvāka ražošana, jo lielākas ir elektroenerģijas izmaksas no šiem zaudējumiem.



Transformatora darbības efektivitāte ir cieši saistīta ar tā slodzes koeficientu. Ilgstoši darbojoties ar "liela izmēra aprīkojumu zemai slodzei" (pārmērīgi zems slodzes koeficients) vai gandrīz -lielas slodzes robežlieluma robežās, tā visaptverošā darbības efektivitāte būs tālu no optimālā ekonomiskās darbības punkta, radot ievērojamus enerģijas zudumus.



(Piezīme. Ar vienādu izmēru un dizainu alumīnija{0}}kodolu transformatori rada lielākus zudumus nekā vara-kodolu transformatori.



Atsevišķā mūsu rakstā ir izskaidrots abu salīdzinājums:

Vara un alumīnija tinumi: visaptveroša sadales transformatoru materiālu izvēles analīze



3. Slēptās izmaksas

Lielus zudumus parasti pavada pārmērīga siltuma veidošanās, kas paātrina izolācijas materiālu novecošanos un palielina dīkstāves risku. Dīkstāves radītie zaudējumi ir daudz lielāki nekā pašas enerģijas izšķiešana. Tajā pašā laikā pārmērīgs karstums palielina arī dzesēšanas sistēmas papildu enerģijas patēriņu un rada biežākas apkopes vajadzības.



Piemērs

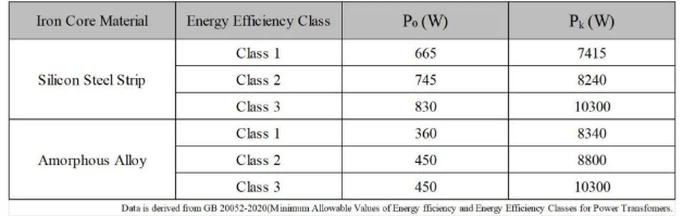

Kā piemēru ņemiet 1000kVA eļļas{1}}iegremdētu trīs{2}fāzu transformatoru ar nominālo spriegumu 10kV (serdes materiāls: silīcija tērauda loksnes):





Kopējo zaudējumu formula: P=P₀ + Pₖ × ²



(kur ir slodzes koeficients, ņemot vidējo nozares vērtību 60%, ti,=0.6)

• 2. energoefektivitātes klase: P₂=745 + 8240 × 0,6²=3711.4 W
• 3. energoefektivitātes klase: P₃=830 + 10300 × 0,6²=4538 W

Nepārtrauktai ikgadējai darbībai (8760 stundas) 2. klases energoefektivitātes produkta ikgadējais enerģijas ietaupījums salīdzinājumā ar 3. klases produktu ir:

• ΔWₙᵧₑₐᵣ (gada enerģijas ietaupījums)=(P₃ - P₂) × 8760=7241 kWh





uzzināt vairāk:Transformatora jaudas aprēķināšanas rokasgrāmata: Kā izvēlēties pareizo kVA?





1. stratēģija: ieguldiet augstas-enerģijas-efektivitātes transformatoros ilgtermiņa-IA



Proaktīvi atlasiet augstas{0}}enerģijas-efektivitātes transformatorus, kas pārsniedz minimālos obligātos standartus. Pēdējā noteikuma dokumentā “Sadales transformatoru enerģijas taupīšanas standarti” (RIN 1904-AE12) ASV Enerģētikas departaments (DOE) veica sadales transformatoru dzīves cikla izmaksu analīzi, parādot, ka šādu iekārtu vidējais kalpošanas laiks ir aptuveni 32 gadi.



Pētījumā atklājās, ka, lai gan augstas efektivitātes{0}}transformatoriem ir augstākas iegādes izmaksas, to kopējās dzīves{1}}cikla izmaksas ir zemākas. Lielākajai daļai komerciālo un rūpniecisko iekārtu izmaksas var atgūt tikai dažu gadu laikā. Tādējādi investīcijas augstas-enerģijas-efektīvos transformatoros ir ne tikai tiešas izmaksu-kontroles pasākums, bet arī uzlabo uzņēmuma enerģijas pārvaldības iespējas, stingri atbalstot tā ilgtspējīgas attīstības un videi draudzīgas ražošanas mērķus.



2. stratēģija: optimizējiet transformatora izmēru un slodzes pārvaldību



Galvenais ir novērst{0}}ilgtermiņa neatbilstību starp transformatora jaudu un faktisko slodzi. Veiciet profesionālu slodzes analīzi, lai precīzi izprastu enerģijas patēriņa modeļus:

• Ja vidējais slodzes koeficients ilgu laiku paliek zems, nomainiet transformatoru ar atbilstošākas jaudas vienību.
• Iekārtām ar lielām slodzes svārstībām, konfigurējiet vairāku{0}}transformatoru kombinēto barošanas avota shēmu, lai nodrošinātu, ka transformators vienmēr darbojas augstas-efektivitātes diapazonā.



Tikmēr, ja apstākļi atļauj, izvietojiet tiešsaistes uzraudzības sistēmu, lai reāllaikā izsekotu galvenajiem parametriem (piemēram, slodzei un temperatūrai), un koordinējiet to ar viedo dzesēšanas sistēmu, lai uzturētu optimālu darbības vidi. Šī uz datiem balstītā pieeja{1}}var uzlabot apkopes stratēģijas no pasīvā remonta uz paredzamo apkopi, tādējādi samazinot zudumus, vienlaikus ievērojami uzlabojot barošanas avota uzticamību un līdzekļu kalpošanas laiku.





J: Kādi ir neredzamo zudumu veidi transformatoros? Cik nozīmīga ir to ietekme?

A: Ir divi veidi:

nav-slodzes zuduma (dzelzs zudums, pastāv, tiklīdz tiek ieslēgts);

Slodzes zudums (vara zudums, proporcionāls strāvas kvadrātam).

Ietekme: lieli zudumi palielina elektroenerģijas izmaksas, paātrina novecošanos un palielina izslēgšanas risku.



J: Kā izvēlēties augstas efektivitātes{0}}transformatorus? Vai tie ir ekonomiski-efektīvi?

A: Dodiet priekšroku 2. klases vai augstākas{1}}efektivitātes produktiem. Lai gan sākotnējās izmaksas ir nedaudz augstākas, ieguldījumus var atgūt, ietaupot elektrības maksu, padarot tos ekonomiskākus visā dzīves ciklā.



J: Vai zema slodze vai pārslodze pasliktinās zaudējumus? Kā to atrisināt?

A: Jā! Zema slodze tērē elektroenerģiju, un pārslodze palielina zudumus. Risinājumi: nomainiet ar atbilstošas ​​jaudas transformatoriem, izmantojiet kombinēto vairāku-transformatoru barošanas avotu, izvietojiet viedas uzraudzības un dzesēšanas sistēmas utt.



J. Kāds ir augstas efektivitātes{0}}transformatoru atmaksāšanās periods? Kādi ir ilgtermiņa ieguvumi-?

A. Atmaksāšanās periods ir 4-10 gadi rūpnieciskiem/komerciāliem scenārijiem. Ilgtermiņa ieguvumi ietver samazinātas elektrības maksas, zemākas uzturēšanas izmaksas, samazinātus slēgšanas riskus un atbilstību vides politikai.



J: Kā GNEE var palīdzēt optimizēt energoefektivitāti?

A: Nodrošiniet pielāgotus produktus atbilstoši savām vajadzībām, lai palīdzētu ātri sasniegt energoefektivitātes optimizācijas plānu.





Mūsdienu ļoti konkurētspējīgā rūpniecības vidē stratēģiskā izmaksu pārvaldība ir ļoti svarīga. Sadales transformatoru energoefektivitātes optimizēšana ir ilgtermiņa-uzticams ieguldījums-, kas ne tikai efektīvi uzlabo peļņas normu, bet arī uzlabo uzņēmuma darbības noturību.



Sazinieties ar GNEEtagad, lai optimizētu sadales transformatoru iekārtas, samazinātu slēptos zudumus un samazinātu uzņēmuma darbības izmaksas. Mēs nodrošināsim jums pielāgotus augstas-efektivitātes elektroenerģijas sadales risinājumus rūpnieciskiem, komerciāliem un infrastruktūras lietojumiem.
