Sausā tipa transformatora temperatūras paaugstināšanās skaidrojums

Thesausais{0}}tipa transformatorstemperatūras paaugstināšanās-C-paaugstināšanās -ir viena no tās svarīgākajām specifikācijām. Tas norāda pieļaujamo diapazonu pirms pārkaršanas un parāda, cik efektīva ir konkrētā iekārta. Kā jūs uzzināsit tālāk, pircējiem, kas izvēlas šos transformatoru veidus, ir jāsaprot šis vērtējums un tā ietekme uz ierīces kalpošanas laiku. Sāksim ar tā definīciju.



Kas ir transformatora temperatūras paaugstināšanās?

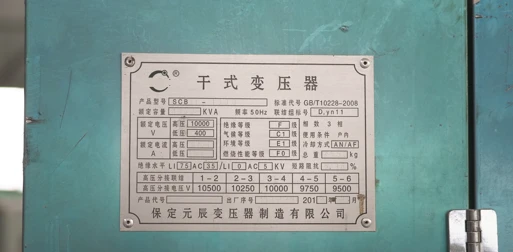

Transformatora temperatūras paaugstināšanās ir izmaiņas, kas rodas virs maksimālās apkārtējās vides temperatūras, kad tas darbojas ar pilnu vai datu plāksnītes slodzi. Šo specifikāciju varat atrast produkta datu lapā.



Slodzes apstākļos tinumi un serde rada siltumu dažādu zudumu dēļ. Siltums nedrīkst pārsniegt pieļaujamo robežu. Ja tā notiek, izolācija var sabojāties, izraisot bojājumus.



Tādēļ lietotājiem ir pilnībā jāsaprot viņu transformatoru nominālais pieaugums un kā tas ietekmē ierīces kalpošanas laiku. Šis vērtējums atšķiras arī dažādiem transformatoru veidiem. Šis ieskats koncentrēsies tikai uz sausajiem transformatoriem.



Sausā tipa transformatora temperatūras paaugstināšanās

Nominālais sausais{0}}transformatora temperatūras pieaugums ir paredzamais pieaugums darbības laikā. Pieaugums ir atkarīgs no tinumu izolācijas materiāla efektivitātes. Līdz ar to izolācija tiek sagrupēta dažādās klasēs un nosaukta, izmantojot alfabēta burtus.

Katrs izolācijas veids vai klase atspoguļo nominālo diapazonu, kurā siltums var droši palielināties.



Trīs no visbiežāk izmantotajām klasēm ir E, F un H. Apskatīsim, ko katra nozīmē attiecībā uz temperatūras ierobežojumiem.

• E klases izolācija -mazāk nekā 75k pie 120 grādiem pēc Celsija
• F klases izolācija -mazāk nekā 100k pie 155 grādiem pēc Celsija
• H klases izolācija -mazāk nekā 125k pie 180 grādiem pēc Celsija

Citas klases ietver A, B un C. Tomēr tās nav izplatītas ar gaisu{1}}dzesējamiem transformatoru tinumiem. Nākamajā sadaļā mēs redzēsim, kā izmantot C-reitingu, lai noteiktu pieļaujamās siltuma robežas.





Sausā tipa transformatora temperatūras paaugstināšanās reitingi

Šajās ierīcēs dzesēšanai tiek izmantots dabisks vai piespiedu gaiss, tāpēc tās atšķiras no šķidrumiem{0}}dzesētām vai eļļas veida. Atkarībā no izolācijas klases tiem parasti ir trīs galvenie vērtējumi: 80 grādi, 115 grādi un 120 grādi.

Iepriekš minētie rādītāji ir norādīti, izmantojot maksimālo apkārtējās vides temperatūru 40 grādi. Aprēķinot tinuma temperatūras pieļaujamo robežu, pievienojiet šai temperatūrai konkrēto C-pieaugumu.



Lūk, ko tas nozīmē:

• Sausa vai gaisa -dzesēta ierīce, kuras nominālā vērtība ir 80 grādi pilnas slodzes režīmā, darbojas 120 grādos (40+80).
• Savukārt 115 grādu tips darbojas ar 155 grādiem
• Pie 150 grādu reitinga vidējā temperatūra ir 190 grādi

Lielākajā daļā sauso transformatoru izmantotajai izolācijai ir 220 grādu reitings, kas nozīmē, ka tinumiem joprojām ir izmērāma rezerve vai pielaide, pirms siltums var sasniegt nedrošu līmeni. Kā redzat, mazāks C-pieaugums nodrošina plašāku rezervi.





Kā temperatūras paaugstināšanās reitings ietekmē sausos transformatorus?

Paaugstināšanās virs sausā transformatora apkārtējās vides robežas būtiski ietekmē tā veiktspēju un kalpošanas laiku. Lietotājiem ir jāsaprot, ko augsts vai zems vērtējums nozīmē viņu ierīcei{1}}un elektriskajai sistēmai kopumā.



Efektivitātes līmenis

Efektivitātes līmenis ir atkarīgs no C-pieauguma vērtējuma. Augstāka vērtība nozīmē, ka tas rada pārāk daudz siltuma. Tas nozīmē arī mazāku pielaidi pārslodzei. Pamatojoties uz šo faktu, zemāka pieauguma vērtība norāda uz efektīvāku ierīci un otrādi.



Pārslodzes jauda

Pie zemākiem reitingiem tam ir lielāka pārslodzes jauda. Kā piemēru ņemsim 80 grādu nominālo tipu. Pieņemsim arī 220 grādu izolāciju. Ar šo vērtējumu iekārtai ir 70 grādu jauda, ​​pirms tā var sasniegt maksimālo temperatūru. No otras puses, 115 grādu vienībai būtu tikai 40 grādu rezerves jauda.



Lietojumprogrammu vide

Tā kā ierīces ar zemāku C-kategoriju rada mazāk siltuma, tām ir augstākas drošības iespējas. Šis īpašums padara tos izmantojamus slēgtās telpās ar ierobežotu ventilāciju, piemēram, elektriskās telpās, pazemes velvēs un citās iekštelpu telpās. Augstāk-novērtētie veidi galvenokārt ir piemēroti izmantošanai ārpus telpām.



Paredzamais mūža ilgums

Siltums ir būtisks bojājumu un paātrinātas novecošanas cēlonis. To parasti izraisa pārmērīgs karstums, kas bojā izolāciju un izraisa elektriskus bojājumus, piemēram, īssavienojumus. Ja tinumi darbojas zemā temperatūrā, izolācija un citas sastāvdaļas kalpo ilgi, parasti tiek lēsts 20 gadus vai ilgāk.



Sausā tipa transformatora pārkaršana

Pārkaršana nozīmē, ka temperatūras diapazons pārsniedz to, ko ierīce spēj izturēt vai panest. Šai problēmai var būt daudz iemeslu, ne tikai izraisa novecošanos. Cēloņi ir sadalīti iekšējos un ārējos, kā paskaidrots tālāk.



Iekšējie cēloņi

Serdes un tinumu zudumi, piemēram, histerēzes un virpuļstrāvas zudumi

Izolācijas bojājumi novecošanas vai citu iemeslu dēļ

Augsta tinuma pretestība, ko izraisa materiāla veids un izmērs

Slikti krānu pārslēga kontakti netīrumu, vājas atsperes utt. dēļ.



Ārējie cēloņi

Dzesēšanas sistēmas kļūme, tostarp nedarbojas ventilatori

Nepietiekama ventilācija uzstādīšanas telpā





Sausā tipa transformatora temperatūras uzraudzība

Pārmērīgs karstuma līmenis sabojā izolāciju, īpaši, ja tas notiek ilgstoši. Lai to novērstu, lietotājiem ir jāizmanto uzraudzības tehnoloģijas, lai noteiktu, sazinātos vai regulētu. Monitoringa sistēmas var būt dažāda veida.



Tajos ietilpst:

• Mehāniskās skalas vai mērinstrumenti
• Elektroniskās temperatūras kontroles ierīces un kontrolieri



Šajās sistēmās tiek izmantoti siltuma sensori, un dažas no tām piedāvā vairāk daudzpusības nekā citas. Piemēram, elektroniskajam kontrollerim ir sensoru zondes, lai noteiktu pārmērīgu karstumu vai karstos punktus.



Šie kontrolieri var iestatīt trauksmes signālus vai iedarbināt dzesēšanas ventilatorus. Kontrolieris atvieno barošanu, ja līmenis pārsniedz robežas, lai izvairītos no negadījumiem.



Papildus uzraudzības rīku izmantošanai lietotājiem ir jāveic regulāras fiziskās pārbaudes un citi paredzami apkopes pasākumi, tostarp temperatūras paaugstināšanās testi, lai nodrošinātu ierīces vispārējo veselību.



Secinājums

Sausā -tipa transformatora temperatūras paaugstināšanās reitings ir būtisks parametrs, kas pircējiem jāņem vērā, izvēloties ierīces izmērus. Atkarībā no sistēmas slodzes reitings var būt zems vai augsts. Zemāki vērtējumi nozīmē būtiskāku palielinājuma rezervi, pieļaujot neregulāras pārslodzes. Papildus šim novērtējumam ir nepieciešama pareiza uzraudzība, lai pagarinātu transformatora kalpošanas laiku.



Pieprasīt cenas piedāvājumu



Vai neesat pārliecināts par nepieciešamo jaudu/spriegumu sausajam{0}}tipa transformatoram savam projektam? Iesniedziet savas slodzes prasības un instalācijas vidi, un GNEE inženieri nodrošinās abezmaksas precīzs atlases plānslai izvairītos no izmaksu izšķērdēšanas nepareizas izvēles dēļ!



Kāds ir sausā tipa transformatora kVA reitings?

Sausais{0}}tipa transformators, ieskaitot tādu, kas ir iekļauts jebkurā citā izstrādājumā, kura serde un tinumi atrodas gāzveida vai sausā savienojuma izolācijas vidē un kas: ir vai nu vienfāzes ar nominālo jaudu15 līdz 833 kVA, vai trīs{0}}fāzu ar nominālo jaudu no 15 līdz 7500 kVA.



Kāda klase ir sausā tipa transformators?

Mūsdienu sausā -tipa transformatoros tiek izmantotas vakuuma spiediena impregnētas (VPI), vakuuma spiediena iekapsulētas (VPE) vai lietās -spoles izolācijas sistēmas, kas parasti ir paredzētasR klase (220 grādi) vai H klase (180 grādi)darbību.



Kāds ir sausā tipa transformatora bil novērtējums?

Kā parādīts 1. tabulā, sausajam -tipa transformatoram ir standarta nominālais BIL45 kV8,7 kV klases tinumiem. Tas ir ievērojami mazāks par BIL līmeni ar šķidrumu pildītiem transformatoriem, tāpēc pārsprieguma novadītāju izmantošana pirmajos gados bija ļoti izplatīta.



Kāda ir sausā tipa transformatora maksimālā jauda?

Tradicionāli sausos{0}}tipa transformatorus izmanto sadalei un rūpnieciskiem lietojumiem ar nominālo jaudu un spriegumu, kas nepārsniedz 15 MVA un 36 kV. Hitachi Energy tagad piedāvā arī sausā-tipa transformatorus 52 kV un 72,5 kV sprieguma klasei ar jaudu līdz pat63 MVA.
