500kVA sausie-tipa transformatori: vara-brūce pret alumīniju-brūce?

Par a500kVA sausais-tipa transformators, tinumi ir ierīces sirds. Tie tieši ietekmē elektrisko vadītspēju, siltuma pārvaldību, īssavienojumu noturību-un ilglaicīgu{2}}uzticamību. Varš un alumīnijs ir divi dominējošie materiāli, kuriem katram ir atšķirīgas priekšrocības.

• Varšpiedāvā augstāku vadītspēju (58 MS/m pret 35,4 MS/m alumīnijam) un izcilu šļūdes pretestību.
• Alumīnijsir vieglāks (apmēram par 30% mazāks blīvums) un kopumā ekonomiskāks. Tomēr "labāka" izvēle ir atkarīga no jūsu konkrētā pielietojuma, slodzes profila un budžeta. GNEE inženieru komanda novērtē šos faktorus, lai ieteiktu optimālo risinājumu, nodrošinot IEC/ANSI atbilstību un gadiem ilgu darbību bez problēmām.



Šajā rakstā mēs iedalām visus tehniskos un komerciālos aspektus500kVA sausie-tipa transformatoriizmantojot vara vai alumīnija tinumus — no zudumiem un temperatūras paaugstināšanās līdz uzstādīšanas nospiedumam un dzīves{0}}cikla izmaksām. Beigās jūs precīzi zināt, kurš materiāls ir piemērots jūsu projektam un kāpēc sadarbība ar pieredzējušu ražotāju, piemēram, GNEE, garantē kvalitāti un vērtību.





Pirms veiktspējas salīdzināšanas šeit ir -blakus-tehniskā datu lapa parastam 500kVA sausa-tipa transformatoram (11kV/0,4kV, Dyn11, 50/60Hz). Vērtības ir balstītas uz GNEE ražošanas ierakstiem un starptautiskajiem standartiem (IEC 60076-11, IEEE C57.12.91).



Parametrs	Vara-Brūce 500kVA Sausais-Tips	Alumīnija -brūce 500 kVA sausā-veids
Vadītspēja (20 grādi)	58 MS/m (100% IACS)	35,4 MS/m (~61% IACS)
Nepieciešama -šķērsgriezuma daļa (relatīvs)	1x (bāzes līmenis)	~1.6x
Tinumu svars (apm.)	180-210 kg	90-110 kg
Transformatora kopējais svars	~1350 kg	~1150 kg
Bez-slodzes zudumiem (P0)	~780 W	~800 W (līdzīgs kodols)
Slodzes zudumi (Pk pie 120 grādiem)	~4900 W	~5500 W
Īssavienojuma-izturība	Lielisks (augsta mehāniskā izturība)	Labs (ar atbilstošu dizainu)
Siltumvadītspēja	401 W/m·K	237 W/m·K
Tipisks temperatūras pieaugums	95-100 K	100-110 K (lielākas dzesēšanas virsmas)
Relatīvās materiālu izmaksas	Augstāks (~40-50% vairāk nekā Al)	Nolaist

Vērtības ir orientējošas; faktiskie dati ir atkarīgi no sprieguma klases, izolācijas līmeņa un konstrukcijas optimizācijas. GNEE nodrošina sertificētus testu ziņojumus par katru vienību.

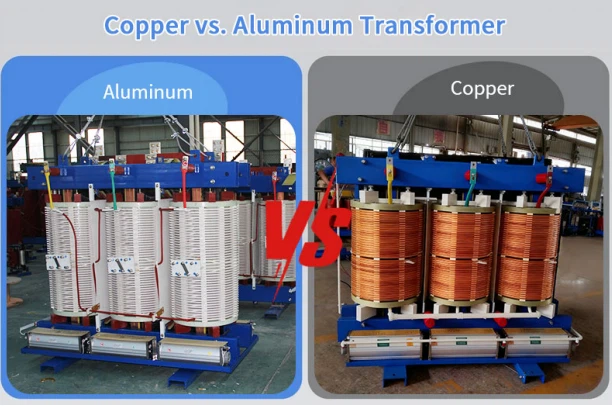

vara tinumi un alumīnija tinumi 500kVA sausajiem{1}}tipa transformatoriem



Vara tinumi: augstāka vadītspēja, mazāks nospiedums

Pateicoties augstākai vadītspējai, vara tinumi aizņem mazāk vietas ar tādu pašu strāvas vērtību. Tas nodrošina kompaktāku serdes -spoles montāžu, samazinot kopējos transformatora izmērus par aptuveni 10-15%, salīdzinot ar alumīnija konstrukcijām. Varam ir arī izcila siltumvadītspēja, kas samazina karsto punktu temperatūru un uzlabo pārslodzes noturību. Projektiem ar ierobežotu telpu (piem., iekštelpu apakšstacijas, vēja turbīnas), vara tinums500kVA sausais-tipa transformatorsbieži tiek dota priekšroka, neskatoties uz augstākajām sākotnējām izmaksām.



Alumīnija tinumi: vieglāki un ekonomiskāki

Alumīnija mazākais blīvums padara tinumu struktūru ievērojami vieglāku – apmēram puse no vara svara ar tādu pašu elektrisko pretestību. Tas samazina piegādes izmaksas un atvieglo uzstādīšanu (nav smagas celšanas iekārtas). Zemākas izejmateriālu cenas dēļ alumīnija -tinumu transformatori ir par 25-35% lētāki. Tomēr lielākas pretestības dēļ šķērsgriezumam jābūt lielākam, bieži vien ir nepieciešami pastiprināti mehāniskie balsti. Mūsdienu alumīnija tinumu metodes (piemēram, folijas tinums ar epoksīda sveķiem) lielā mērā ir pārvarējušas pagātnes bažas par galiem un šļūdei.





Vērtējot500kVA sausie-tipa transformatori, reālā{0}}pasaules veiktspēja slodzes apstākļos ir vissvarīgākā. Analizēsim zudumus, temperatūras paaugstināšanos un efektivitāti.

Slodzes zudumi un efektivitāte

Vara zemākā pretestība tieši nozīmē mazākus I²R zudumus. 500kVA iekārtai ar 80% slodzi vara tinumi var samazināt slodzes zudumus par 10-15%, salīdzinot ar līdzvērtīgu alumīnija konstrukciju. 20 gadu darbības laikā šī efektivitātes atšķirība var kompensēt lielāku sākotnējo ieguldījumu, jo īpaši nepārtrauktas darbības lietojumiem (piemēram, datu centriem, rūpniecības uzņēmumiem). Intermitējošām vai sezonālām slodzēm alumīnija zemākās pirmās izmaksas varētu būt pievilcīgākas. GNEE piedāvā zaudējumu aprēķinus, kas pielāgoti jūsu konkrētajam darba ciklam – pieprasiet mūsu komandai bezmaksas enerģijas izmaksu analīzi.



Termiskā vadība un pārslodzes jauda

Vara izcilā siltumvadītspēja (401 pret 237 W/m·K) nodrošina ātrāku siltuma izkliedi no tinumu karstajiem punktiem. Tas nodrošina vienmērīgāku temperatūras sadalījumu un līdz pat 15% lielāku īstermiņa-pārslodzes spēju. Alumīnija -tinumu transformatoriem parasti ir nepieciešami lielāki dzesēšanas kanāli vai piespiedu{7}}gaisa ventilatori, lai sasniegtu līdzīgu termisko veiktspēju. Skarbā vidē (augsta apkārtējā temperatūra, putekļaini apstākļi) varš bieži ir drošāka izvēle. GNEE projektēšanas programmatūra simulē termisko uzvedību, lai nodrošinātu F vai H klases izolācijas ierobežojumus neatkarīgi no materiāla.





Pamatojoties uz tūkstošiem instalāciju, GNEE iesaka šādas vadlīnijas:



Vara-uztīts 500kVA sausais-tipa transformators:Datu centri, rūpnieciskie nepārtrauktie procesi, atjaunojamās enerģijas iekārtas (saules/vēja enerģija), jūras vide, slimnīcas un jebkura lietojumprogramma ar augstu bojājuma strāvu vai darbību 24/7.



Alumīnija -uztīts 500 kVA sausais-tipa transformators:Komerciālās ēkas, dzīvojamie kompleksi, lauksaimniecības objekti, pagaidu elektroenerģija un projekti ar stingriem budžeta ierobežojumiem un zemu ikgadējo darba stundu skaitu.



Ir iespējamas arī hibrīda konstrukcijas (vara HV, alumīnija LV), līdzsvarojot izmaksas un veiktspēju. GNEE inženieri palīdzēs jums izvēlēties optimālo konfigurāciju, pamatojoties uz slodzes profilu, vides apstākļiem un IA cerībām.







Gan vara, gan alumīnija dizainiem nepieciešama profesionāla uzstādīšana.



Īpaša uzmanība jāpievērš alumīnija galiem: izmantojot bi-metāla savienotājus vai pretoksidācijas pastu, lai novērstu galvanisko koroziju.



Vara gala savienojumi ir vienkāršāki.



Apkopes intervāli ir līdzīgi: ikgadējā termogrāfiskā pārbaude, ventilācijas ceļu tīrīšana un izolācijas pretestības pārbaude.



GNEE nodrošina detalizētas rokasgrāmatas un attālo atbalstu visiem mūsu pakalpojumiem500kVA sausie-tipa transformatori, nodrošinot ilgu kalpošanas laiku neatkarīgi no tinuma materiāla.





GNEE ir ISO 9001:2015 sertificēts ražotājs ar iekšēju -izpētes un izstrādes komandu, pilnu testēšanas laboratoriju (tostarp daļējas izlādes, impulsu un temperatūras paaugstināšanās testus) un globālu eksporta rekordu (Eiropa, Amerika, Dienvidaustrumāzija, Āfrika). Mēs piedāvājam:

Pielāgoti dizaini – varš vai alumīnijs, jebkura pretestība, jebkurš korpuss (IP00 līdz IP65)

• Pieejami{0}}trešās puses testi (SGS, BV, TÜV)
• 12 mēnešu garantija un mūža tehniskais atbalsts
• Mēs piedāvājamvisā pasaulē pilnu-aptvērumu pēc-pārdošanas pakalpojumu.
• Ātrs izpildes laiks (15-25 dienas 500kVA vienībām)
• Konkurētspējīgas rūpnīcas{0}}tiešās cenas

Mūsu inženieru komanda ir atrisinājusi simtiem tinumu materiālu dilemmu — mēs aicinām jūs izmantot šīs zināšanas. Sazinieties ar GNEE jau šodien, lai saņemtu konsultāciju bez saistībām un detalizētu piedāvājumu, kas pielāgots jūsu projektam.





Nav vispārēji "labākā" materiāla - lēmums starpvara-uztīti un alumīnija-500kVA sausie-tipa transformatoriatkarīgs no jūsu konkrētajām prioritātēm: sākotnējā budžeta, energoefektivitātes, mehāniskās izturības un lietojuma kritiskuma. Varš ir izcils augstas-veiktspējas, nepārtrauktas-noslodzes vidēs, savukārt alumīnijs piedāvā ekonomisku risinājumu vieglākiem-nodokļu vai budžeta-projektiem. Kā pieredzējis ražotājs GNEE nodrošina izcilu kvalitāti ar abām opcijām, ko nodrošina visaptveroša pārbaude un garantijas.



Vai esat gatavs norādīt savu transformatoru?

Kopīgojiet informāciju par slodzi, apkārtējiem apstākļiem un mērķa budžetu — mūsu inženieri 24 stundu laikā atbildēs ar profesionālu ieteikumu un konkurētspējīgu cenu.



Pieprasīt cenas piedāvājumu



Kas ir 500kVA sausā tipa transformators?

500 kVA sausā tipa sadales transformators irelektriskais transformators, ko izmanto, lai pazeminātu augstsprieguma{0}}elektrību līdz zemākam izmantojamam spriegumam. Tas izmanto gaisu dzesēšanai un cietus izolācijas materiālus, padarot to ideāli piemērotu iekštelpu un videi jutīgiem lietojumiem.



Kāds ir maksimālais spriegums sausa tipa transformatoram?

Tradicionāli sausos{0}}tipa transformatorus izmanto sadalei un rūpnieciskiem lietojumiem ar nominālo jaudu un spriegumu, kas nepārsniedz15 MVA un 36 kV. Hitachi Energy tagad piedāvā arī sausā-tipa transformatorus 52 kV un 72,5 kV sprieguma klasei ar nominālo jaudu līdz 63 MVA.



Cik lielu slodzi var izturēt 500 kVA transformators?

Parasti sadales transformatora slodzes ātrumam jābūt no 70% līdz 85%. Tāpēc no drošības viedokļa faktiskā jauda, ​​ko var vadīt 500kVA transformators, ir280kw-340kw.



Kas ir labāks, vara vai alumīnija tinumi transformatoros?

Lai gan gan vara, gan alumīnija tinumi nodrošina vienas un tās pašas vispārējās funkcijas zema un vidēja sprieguma transformatoriem,varš pārspēj alumīniju uzticamības ziņā. Alumīnijam ir tikai 62% no vara elektriskās vadītspējas, padarot varu par daudz efektīvāku vadītāju.
