Kā aprēķināt 2000 kVA eļļas iegremdētā transformatora nominālo strāvu pie dažādiem spriegumiem?

Aprēķinot nominālo strāvu a 2000 kVA eļļas iegremdējamais transformatorspie dažādiem spriegumiemir elektroinženieru, projektu pasūtītāju un iekārtu operatoru pamatprasme. Pareiza uzstādīšana nodrošina drošu slēdža izmēru noteikšanu, pareizu kabeļa izvēli un ilgu transformatora kalpošanas laiku.



PlkstGNEE, vadošais eļļas transformatoru ražotājs ar vairāk nekā 18 gadu eksporta pieredzi un ISO 9001 sertificētu rūpnīcu, mēs palīdzam klientiem visā pasaulē noteikt pareizo transformatoru savam tīklam.



Šajā rokasgrāmatā mēs sadalām formulu, sniedzam pilnīgu pašreizējo tabulu un dalāmies ar padomiem par pielietošanu, lai jūs varētu izvairīties no dārgām kļūdām.







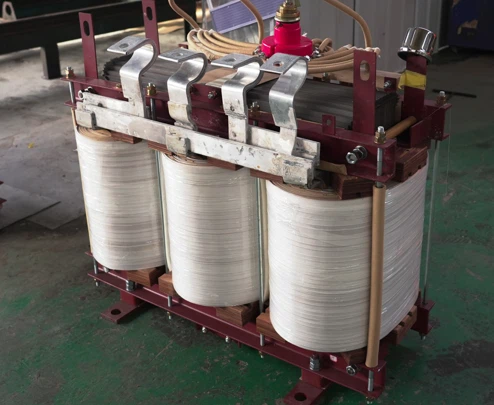

2000 kVA eļļas iegremdējamais transformators ir darba zirgs rūpnieciskajā sadalē, komerciālajos kompleksos un atjaunojamās enerģijas ražotnēs. Ja nenovērtējat nominālo strāvu, aizsardzības ierīces var nevajadzīgi atslēgties; pārvērtējiet to, un jūs riskējat pārkarst kabeļus un transformatoru tinumus. Thenominālā strāvatiešā veidā ietekmē eļļas un papīra izolācijas termisko spriegumu.



Par a2000 kVA eļļas iegremdējamais transformators, pat neliela kļūda var izraisīt priekšlaicīgu novecošanos vai avārijas izslēgšanu. Tāpēc precīza primārā un sekundārā sprieguma aprēķinu izpratne nav tikai akadēmiska — tā ir drošības un uzticamības prasība.





Trīs-fāzu transformatoriem (visbiežāk visizplatītākie 2000 kVA) sakarība starp šķietamo jaudu (kVA), līnijas spriegumu (V) un līnijas strāvu (A) ir:





Kur:

Šī formula attiecas gan uz primāro, gan sekundāro pusi. Vienfāzes transformatoriem formula būtu I=(S × 1000)/V, bet 2000 kVA vienība gandrīz vienmēr ir trīsfāzu -komunālajiem un rūpnieciskajiem lietojumiem.





Izmantojot iepriekš minēto formulu, šeit ir2000 kVA eļļas iegremdētā transformatora nominālās strāvas tabulatipiskajiem primārajiem un sekundārajiem spriegumiem:

Spriegums (kV)	Spriegums (V)	Aprēķins (2000 × 1000)/(1,732 × V)	Nominālā strāva (A)
33.0	33,000	2,000,000 / (1.732×33,000)	34.98 ≈ 35.0 A
20.0	20,000	2,000,000 / (1.732×20,000)	57.74 ≈ 57.7 A
13.8	13,800	2,000,000 / (1.732×13,800)	83.67 ≈ 83.7 A
11.0	11,000	2,000,000 / (1.732×11,000)	104.97 ≈ 105.0 A
6.6	6,600	2,000,000 / (1.732×6,600)	174.95 ≈ 175.0 A
3.3	3,300	2,000,000 / (1.732×3,300)	349.91 ≈ 350.0 A
0.415 (415V)	415	2,000,000 / (1.732×415)	2781.7 ≈ 2782 A
0.4 (400V)	400	2,000,000 / (1.732×400)	2886.75 ≈ 2887 A



Piezīme:Vienmēr pārbaudiet sava transformatora datu plāksnīti – spriegumi var atšķirties (piemēram, 10 kV, 34,5 kV). Jo zemāks spriegums, jo lielāka strāva. 400 V sekundārajā spriegumā jums būs nepieciešamas smagas vara kopnes vai vairāki paralēli kabeļi (parasti 4–6 gājieni pa 500 mm² katrā fāzē).

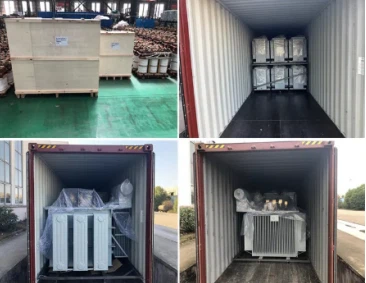

GNEE transformatoru piegāde





Pieņemsim, ka jums ir a2000 kVA eļļas iegremdējamais transformatorsar primāro 11 kV un sekundāro 0,415 kV. Lai atrastu primāro strāvu: 2 000 000 / (1 732 × 11 000)=105 A. Sekundārā strāva: 2 000 000 / (1 732 × 415)=2, 782 A. Šīs vērtības ir paredzētas pilnai slodzei ar vienotu jaudas koeficientu (pretestības slodze). Induktīvām slodzēm strāvas stiprums paliek nemainīgs, jo kVA ir šķietamā jauda – formula jau netieši jau ņem vērā jaudas koeficientu.



Praktisks padoms:Izvēloties slēdžus, vienmēr noapaļo uz augšu. 105 A primārajai strāvai izmantojiet 125 A slēdzi (vai 150 A ar izslēgšanas iestatījumu). 2782 A sekundārajai strāvai apsveriet 3000 A kopnes vai sešus 400 mm² vara kabeļus katrā fāzē.





Pat pieredzējuši inženieri var paslīdēt. Izvairieties no šādām kļūdām:



Aizmirstot √3 faktoru– Izmantojot I=kVA × 1000/V (vienfāzes), tiek iegūta 1,732 reizes pārāk augsta vērtība, kā rezultātā rodas pārāk lieli slēdži un nepietiekama aizsardzība.



Fāzes nulles sprieguma izmantošana līnijas līnijas sprieguma vietā– Trīsfāzu sistēmā vienmēr izmantojiet V_L-L. Piemēram, 400 V ir līnijas un līnijas spriegums; fāzes neitrāla ir 230 V.



Krāna pārslēga efektu ignorēšana– Ja jūsu transformatoram ir ±5% slodzes krāni, pie zemākā krāna sprieguma strāva būs nedaudz lielāka. Vienmēr izstrādājiet aizsardzību sliktākajam gadījumam (zemākais primārais spriegums).



Skats uz augstumu un apkārtējās vides temperatūru– Nosaukumos norādītā nominālā strāva ir mazāka par vai vienāda ar 1000 m augstumu un 40 grādu maksimālo apkārtējo vidi. Virs 1000 m vai karstākā klimatā jums ir jāpiemēro samazināšanas koeficienti saskaņā ar IEC 60076. GNEE nodrošina bezmaksas vērtības samazināšanas aprēķinus katram piedāvājumam.





Lielākā daļa2000 kVA eļļas iegremdētie transformatorisprieguma regulēšanai ir aprīkoti ar ārpus ķēdes krāna slēdžiem (OCTC) vai slodzes krānu pārslēgiem (OLTC). Tipiski diapazoni: ±2×2,5% vai ±5%. Mainot krānu, pagriezienu attiecība mainās, taču katra tinuma nominālā strāva joprojām ir balstīta uz šī tinuma nominālo spriegumu. Tomēr, lai izvēlētos drošinātājus vai aizsargrelejus, jums jāaprēķina strāva piezemākais krāna spriegumsjo tas dod vislielāko strāvu.



Piemērs:Transformators ar nominālo primāro spriegumu 11 kV un –5% krānu dod 10,45 kV. Strāva pie šī pieskāriena=2, 000 000 / (1,732 × 10 450) ≈ 110,5 A pretstatā 105 A pie nominālās. Tātad jūsu primārajai aizsardzībai ir nepārtraukti jāapstrādā vismaz 110 A. GNEE tehniskā komanda pēc pieprasījuma vienmēr nodrošina krānam specifiskas strāvas tabulas.





Kad esat ieguvis aprēķināto nominālo strāvu, varat noteikt:

• Primārā sānu aizsardzība:105 A primārajai ierīcei izmantojiet 125 A MCCB vai drošinātāju; 35 A pie 33 kV, 40 A HV drošinātājs.
• Sekundārās puses kabeļa izmēri:Pie 2887 A (400 V) jums parasti ir nepieciešamsvara kopnes 100×10 mmvai6 500 mm² vara kabeļa piegājieni katrā fāzē. Alumīnija kabeļiem ir nepieciešams lielāks šķērsgriezums.
• Strāvas transformatora (CT) izvēle:CT primārajai strāvai jābūt 120–150% no nominālās strāvas. 105 A izvēlieties 150:5 CT; 2887 A, izvēlieties 3000:5 vai 4000:5 CT.
• Īsslēguma strāva:Impedance (parasti 5–7%) nodrošina īssavienojuma strāvu=Nominālā strāva / (%Z/100). 105 A ar 6% Z, īssavienojums ≈ 1750 A. Tas palīdz koordinācijas pētījumos.





Tagad jūs zinātkā aprēķināt 2000 kVA eļļas iegremdētā transformatora nominālo strāvu pie dažādiem spriegumiem– vienkārši pielietojiet I=(S × 1000)/(√3 × V) un izmantojiet iepriekš sniegto tabulu parastajiem sprieguma līmeņiem. Bet formulas pārzināšana ir tikai pirmais solis. Katram projektam ir unikāli ierobežojumi: pieskārienu diapazoni, augstums, harmoniskais saturs vai īpašas aizsardzības shēmas.



Neatstājiet transformatora izvēli minējumiem.

Ļaujiet GNEE pieredzējušajiem inženieriem nodrošināt bezmaksas dizaina pārskatīšanu un piedāvājuma piedāvājumu bez jebkādām saistībām. Vienkārši nosūtiet mums savas sprieguma prasības, slodzes profilu un visus īpašos nosacījumus – mēs atbildēsim 4 stundu laikā ar detalizētu tehnisko piedāvājumu, aktuālajām tabulām un konkurētspējīgu cenu.Nodrošiniet savu energosistēmu ar GNEE — pieprasiet piedāvājumu jau šodien!

Pieprasīt cenas piedāvājumu







Kāda ir 2000 kVA transformatora specifikācija?

Dokumentā ir sniegtas 2000 KVA transformatora specifikācijas.Tam ir ONAN dzesēšanas veids, tas darbojas ar 11 000 V augstu spriegumu un 433 V zemsprieguma spriegumu, ar frekvenci 50 Hz. Kopējais svars ir 5935 kg ar serdes un tinuma svaru 2575 kg un eļļas tilpumu 1488L.



Vai nominālā strāva mainās, ja transformatoram ir vara vai alumīnija tinumi?
Nē. Nominālā strāva ir tikai kVA un sprieguma funkcija. Taču vara tinumi nodrošina mazākus zudumus un labāku pārslodzes spēju – GNEE piedāvā abas iespējas.



Kāda ir maksimālā nepārtrauktā pārslodze 2000 kVA eļļas iegremdējamam transformatoram?
IEC 60076-7 pieļauj īslaicīgas pārslodzes (piemēram, 130% 30 minūtes) atkarībā no iepriekšējās slodzes un apkārtējās vides. Nepārtrauktai pārslodzei virs 100% no nominālās strāvas ir nepieciešams pielāgots dizains. Lai veiktu termisko pētījumu, sazinieties ar GNEE.



Vai es varu izmantot nominālo strāvu vienfāzes slodzēm?
Jā, bet jums ir jāapsver slodzes līdzsvarošana trīs fāzēs. Kopējā trīsfāzu kVA nedrīkst pārsniegt 2000 kVA. Ja rodas nopietna nelīdzsvarota slodze, konsultējieties ar mūsu inženieriem – nominālā strāva katrā fāzē joprojām var būt tāda pati, bet neitrālā strāva var būt lielāka.
