10 kV / 20 kV / 35 kV vidējie- sprieguma sadales transformatori Kazahstānai
Nov 05, 2025
Atstāj ziņu
Sadales pieprasījums Kazahstānā galvenokārt tiek nodrošināts ar 10 kV un 35 kV vidēja sprieguma tīkliem, kas pazeminās līdz 0,4 kV ekstremālā kontinentālā klimatā, kas var svārstīties no aptuveni –50 grādiem ziemeļu ziemās līdz virs +40 grādiem dienvidu vasarās.
Šis diapazons -, nevis kVA reitings - ir tas, kas nosaka transformatora konstrukciju: izolācijas sistēmas, blīvējums, dzesēšana un īssavienojuma noturība- ir jānorāda reālajai objekta temperatūrai.
Key Takeaways
Sprieguma prakse:Kazahstānas komunālo pakalpojumu sadalē dominē 10 kV / 35 kV (GOST-atvasināts), ar 0,4 kV LV; 20 kV ir IEC 60038 standarta spriegums, ko izmanto dažos projektos - pirms pasūtīšanas apstipriniet faktisko sistēmas spriegumu.
Klimata{0}}vadīts dizains:~–50 grādi līdz +40 grādiem + apkārtējās vides diapazons, kā arī režģa svārstības prasa aukstus-izturīgus materiālus, izturīgu blīvējumu un spēcīgu īssavienojumu-izturību ar plašu pieskārienu diapazonu.
Higiēnas standarti:norādiet IEC 60076-11:2018 un GB/T 10228-2015 / GB 20052-2020 - nekad atsauktos IEC 726 vai GB/T 10228-1997 izdevumus.
Dati par zaudējumiem:SCB sērijas tabula šajā rakstā ir -3. līmenis (SCB10) uz GB 20052-2020; SCB13 (2. līmenis) samazina tukšgaitas zudumus par aptuveni 20–25% ar tādu pašu vērtējumu.
1. Kazahstānas izplatīšanas attēls
Sadales tīkli veido lielāko iekārtu pieprasījuma segmentu Kazahstānā, piegādājot pilsētas, rūpniecības un lauku slodzes. Mugurkaula sprieguma līmeņi atbilst pēc-padomju GOST praksei - 110 kV sub-pārraides pakāpeniski līdz 35 kV un 10 kV sadalei, pēc tam 0,4 kV izmantošanai.20 kVir atzīts standarta spriegums saskaņā ar IEC 60038 un tiek izmantots dažos jaunos rūpnieciskos vai specializētos projektos, taču tas nav galvenais komunālo pakalpojumu sadales līmenis; pirms transformatora projektēšanas uzsākšanas jebkura konkrēta projekta sistēmas spriegums ir jāpārbauda no elektriskās specifikācijas.
2. Kāpēc Kazahstāna izmanto atšķirīgu transformatora specifikāciju
- Temperatūras aploksne:ziemeļu reģionos ziemā var pietuvoties -50 grādiem; dienvidu reģionos vasarā pārsniedz +40 grādus. Materiāliem jāpaliek elastīgiem zemā temperatūrā, un izolācijas sistēmām ir jāpacieš viss diapazons.
- Režģa kvalitāte:ievērojamām sprieguma svārstībām ir nepieciešama spēcīga īssavienojuma{0}}izturība un plašs sprieguma regulēšanas diapazons (pieskāriena diapazons).
- Loģistika:ilgs iekšzemes transports ekstremālā aukstumā prasa izturīgu iepakojumu un mitruma aizsardzību no rūpnīcas uz vietu.
Sausai -tipa ierīcei tas nozīmē: izlietas-sveķu spoles ar zemu daļēju izlādi, aukstuma-nodrošinošas blīves un kabeļu galus, IP-novērtējuma korpusus un izslēgtu-ķēžu pieslēgumus, piemēram, ±2 × 2,5%, lai absorbētu sprieguma svārstības.
3. Projekta atsauce: SCB-2500/20 sausā tipa transformatora piegāde

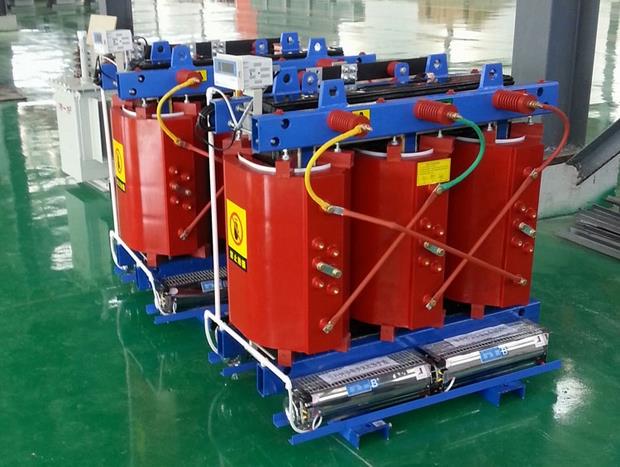

GNEE Electric ir piegādājisSCB-2500/20sausie-tipa transformatori (2500 kVA, 20 kV klase) Kazahstānas projektiem. Ierīce apvieno eļļu-nesaturošu, liesmu-drošu dizainu ar zemu trokšņa līmeni, zemu daļēju izlādi un spēcīgu pārslodzes spēju piespiedu-gaisa dzesēšanas apstākļos.
Galvenie dati:
| Parametrs | SCB-2500/20 (atsauce) |
|---|---|
| Nominālā jauda | 2500 kVA |
| Primārais spriegums | 20 kV |
| Sekundārais spriegums (bez-slodzes) | 400 V |
| Biežums | 50 Hz |
| Dzesēšana | ANAF (naturālie / gaisa piespiedu līdzekļi) |
| Izolācijas līmenis | LI 125 / AC 50 (20 kV klase, saskaņā ar IEC 60076-3) |
| Vektoru grupa | Dyn5 / Dyn11 |
| HV pieslēgumi | ±2 × 2,5% (izslēgta-shēma) |
| Īssavienojuma pretestība- | 6% |
| Bez-slodzes zuduma | Mazāks vai vienāds ar 5000 W* |
| Slodzes zudums (120 grādi) | Mazāks vai vienāds ar 24 300 W* |
| Temperatūras paaugstināšanās (tinums) | 100 K |
| Termiskā klase | F |
| Skaņas jaudas līmenis | ≈ 59 dB (pie 1 m) |
| Aizsardzība | IP21 korpuss / IP21 LV kabeļu kārba |
| Standarti | IEC 60076-11:2018, GB/T 10228-2015 |
*Zudumu vērtības, kas apzīmētas ar *, ir no sākotnējās projekta datu lapas, un tās ir atkārtoti-jāpārbauda saskaņā ar pašreizējiem GB/T 10228-2015/GB 20052-2020. gada ierobežojumiem 2500 kVA (moderna SCB13 10 kV, 1}}}}2 līmenī{10 līdz slodzei{11; 20 kV klase palielina tinumu zudumus) - pieprasiet rūpnīcas tipa pārbaudes ziņojumu precīzai iekārtai.
4. SCB sērijas 10/0,4 kV zudumiTabula -Pārbaudīti līmeņi
Tālāk esošajā tabulā ir norādīti 10/0,4 kV SCB sausie transformatori pie3. līmeņa energoefektivitāte (SCB10 zuduma līmenis), GB 20052-2020 2. tabula, F klase (slodzes zudums pie 120 grādiem). Ja jūsu projektam ir nepieciešams SCB13 (-2. līmenis), tukšgaitas zudums parasti ir par 20–25% mazāks ar tādu pašu vērtējumu — jautājiet 2. līmeņa tabulu.
| Nominālā jauda (kVA) | Vektoru grupa | Nav-slodzes zuduma (W) | Slodzes zudums 120 grādi (W) | Nav-slodzes strāvas (%) | Pretestība (%) | Skaņas līmenis (dB) |
|---|---|---|---|---|---|---|
| 30 | Dyn11 | 150 | 710 | 0.6 | 4.0 | 57 |
| 50 | Dyn11 | 215 | 1000 | 0.6 | 4.0 | - |
| 80 | Dyn11 | 295 | 1380 | 0.6 | 4.0 | 58 |
| 100 | Dyn11 | 320 | 1570 | 0.6 | 4.0 | - |
| 125 | Dyn11 | 375 | 1850 | 0.6 | 4.0 | 59 |
| 160 | Dyn11 | 430 | 2130 | 0.6 | 4.0 | - |
| 200 | Dyn11 | 495 | 2530 | 0.5 | 4.0 | 60 |
| 250 | Dyn11 | 575 | 2760 | 0.5 | 4.0 | - |
| 315 | Dyn11 | 705 | 3470 | 0.5 | 4.0 | 62 |
| 400 | Dyn11 | 785 | 3990 | 0.4 | 4.0 | - |
| 500 | Dyn11 | 930 | 4880 | 0.4 | 4.0 | 63 |
| 630 | Dyn11 | 1070 | 5880 | 0.4 | 4.0 | 63 |
| 800 | Dyn11 | 1215 | 6960 | 0.3 | 6.0 | 65 |
| 1000 | Dyn11 | 1415 | 8130 | 0.3 | 6.0 | - |
| 1250 | Dyn11 | 1670 | 9690 | 0.25 | 6.0 | 67 |
| 1600 | Dyn11 | 1960 | 11700 | 0.25 | 6.0 | - |
| 2000 | Dyn11 | 2440 | 14400 | 0.20 | 6.0 | 69 |
| 2500 | Dyn11 | 2880 | 17100 | 0.20 | 6.0 | - |
Vērtības uz GB 20052-2020 2. tabula, 3. līmenis (SCB10 zuduma līmenis), 10/0,4 kV, Dyn11. "-"=vērtība nav norādīta avota tabulā. Apstipriniet galīgās vērtības ar ražotāja tipa testa ziņojumu.
5. Kazahstānas norādīšana: kontrolsaraksts
- Apstipriniet reālo sistēmas spriegumu (10 kV, 20 kV vai 35 kV) un vektoru grupu ar projekta elektrisko projektu - nepieņem no reģiona vien.
- Norādiet vietas apkārtējās vides diapazonu (piemēram, no -45 grādiem līdz +40 grādiem), lai izolācija un blīvējums būtu paredzēts tam.
- Nepieciešama pašreizējā-standarta atbilstība: IEC 60076-11:2018, GB/T 10228-2015, GB 20052-2020 (vai piemērojamais vietējais standarts). Noraidīt sertifikātus, atsaucoties uz atsauktajiem izdevumiem.
- Pieprasiet tipa-pārbaudes ziņojumu ar bez-slodzes zuduma, slodzes zuduma, daļējas izlādes un skaņas līmeņa mērījumiem.
- 20 kV ierīcēm apstipriniet izolācijas līmeni (LI 125 / AC 50) un piesitiet diapazonam pret tīkla faktiskajām regulēšanas vajadzībām.
Bieži uzdotie jautājumi
Kādi sprieguma līmeņi tiek izmantoti sadalei Kazahstānā?
Kazahstānas tīkls atbilst bijušajai padomju GOST sistēmai: 110 kV apakš-pārvade ar 35 kV un 10 kV kā dominējošie vidējā sprieguma sadales līmeņi un 0,4 kV zemspriegums. 20 kV ir standarta spriegums saskaņā ar IEC 60038 un parādās dažos jaunos vai nespeciālos projektos. - vienmēr apstipriniet faktisko sistēmas spriegumu saskaņā ar projekta specifikāciju.
Kāpēc Kazahstānas transformatoriem ir nepieciešams īpašs dizains?
Kazahstānā valda ekstrēms kontinentāls klimats: ziemas temperatūra ziemeļos var sasniegt aptuveni –50 grādus, savukārt vasaras dienvidos pārsniedz +40 grādus ar lielām tīkla sprieguma svārstībām. Tāpēc transformatora izolācija, blīvējums, dzesēšana un īssavienojuma izturība ir jānorāda faktiskajam vietnes temperatūras diapazonam un tīkla apstākļiem saskaņā ar IEC 60076 un projekta vietējiem kodiem.
Kādi standarti attiecas uz sausajiem{0}}tipa transformatoriem, kas tiek piegādāti Kazahstānā?
Pašreizējie atsauces standarti ir IEC 60076-11:2018 (sausie-tipa transformatori) un Ķīnas{10}}ražotajām vienībām GB/T 10228-2015 un GB 20052-2020 efektivitātes līmeņi. Specifikācijās nedrīkst izmantot vecākas atsauces, piemēram, IEC 726 (atsaukta 1990. gados) vai GB/T 10228-1997 — pārbaudiet, vai jebkurā sertifikātā vai datu lapā ir citēti pašreizējie izdevumi.
Kāda ir atšķirība starp SCB13 un vecākiem SCB10/SCB12 sausajiem transformatoriem?
SCB10, SCB12 un SCB13 ir zudumu-līmeņa apzīmējumi: SCB10 atbilst -3. energoefektivitātes līmenim (GB 20052-2020), savukārt SCB13 atbilst 2. līmenim, un tukšgaitas zudums parasti ir par aptuveni 20–25% mazāks nekā SCB10, bet arī slodzes zudums tiek samazināts. Piemēram, 630 kVA SCB13 blokam tukšgaitas zudums ir mazāks vai vienāds ar 910 W, savukārt SCB10 — mazāks vai vienāds ar 1070 W.
Atsauces
- IEC 60076-11:2018 - Strāvas transformatori, 11. daļa: Sausie transformatori.
- IEC 60038 - IEC standarta spriegumi (ieskaitot 20 kV līmeni).
- GB/T 10228-2015 - (Tehniskie parametri un prasības sausā-tipa spēka transformatoriem).
- GB 20052-2020 -(Spēka transformatoru energoefektivitātes minimālās pieļaujamās vērtības un energoefektivitātes pakāpes).
- KEGOC (Kazahstan Electricity Grid Operating Company) - tīkla struktūras un sprieguma prakse.
- GNEE elektrisko - sausā tipa transformatoru klāsts.
Iepriekš minētie standarti un skaitļi tika pārbaudīti, salīdzinot ar citētajiem avotiem publikācijas datumā. SCB zaudējumu tabula atspoguļo -3. līmeņa (SCB10) ierobežojumus; projekta datu lapas vērtības, kas atzīmētas ar *, ir atkārtoti jāpārbauda, lai atbilstu pašreizējiem standartiem. Ja pamanāt kļūdu, sazinieties ar mums, lai varam to labot.
Vai piegādājat sadales transformatorus Kazahstānas vai NVS projektiem?
Nosūtiet savas sistēmas spriegumu, vietnes temperatūras diapazonu un slodzes datus -, mēs atgriezīsim saderīgu specifikāciju ar pārbaudītiem zudumu datiem un piegādes plānu.
