1000kVA vs 2000kVA kalnrūpniecības projekta transformatora izvēle

Kalnrūpniecības transformatoru izvēle ir viens no vissvarīgākajiem inženiertehniskajiem lēmumiem jebkurā kalnrūpniecības darbībā. Raktuvēs ir ārkārtīgi skarba vide – putekļi, vibrācija, temperatūras svārstības, mitrums un liela mehāniskā slodze. Pareiza ieguves transformatora izvēle nodrošina drošu enerģijas sadali, samazina dīkstāves laiku, uzlabo drošību un samazina kopējās īpašuma izmaksas (TCO).



Neatkarīgi no tā, vai izmantojat atklātās raktuves, pazemes raktuves vai minerālu pārstrādes rūpnīcu – no a1000kVA eļļas transformatorsuz a2000kVA kalnrūpniecības eļļas iegremdējamais transformators– pareiza izvēle tieši nosaka jūsu barošanas sistēmas panākumus.



Noklikšķiniet, lai uzzinātu vairāk par GNEE transformatoriem

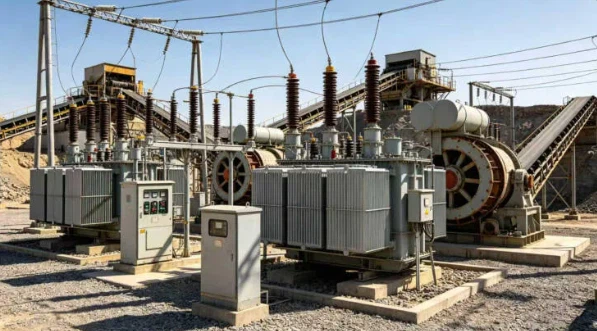

Kalnrūpniecības transformatori ir elektroenerģijas sadales mugurkauls raktuvju vietā. Tie palielina vai samazina spriegumu, lai piegādātu drošu, pieejamu jaudu no komunālajiem tīkliem, uz vietas esošajiem ģeneratoriem vai atjaunojamiem avotiem smagajam aprīkojumam — elektriskām lāpstām, drupinātājiem, konveijeriem, sūkņiem, ventilācijas ventilatoriem, apgaismes sistēmām un apstrādes iekārtām.



Mūsdienu kalnrūpniecībā, kur darbi notiek 24 stundas diennaktī ar lielu slodzi, pareizā kalnrūpniecības transformatora izvēle tieši ietekmē produktivitāti. Piemēram, a1000kVA eļļas transformatorsparasti atrodas mazas un vidējas pārstrādes rūpnīcas elektroenerģijas sadales telpā, savukārt a2000kVA kalnrūpniecības eļļas iegremdējamais transformatorsir standarts vidēja lieluma atklātās šahtas drupināšanas stacijai. Nozares dati liecina, ka ar elektrību saistītā dīkstāve stundā var maksāt desmitiem tūkstošu dolāru, tāpēc ir svarīgi pareizi iestatīt transformatoru – jaudu un veidu.



Galvenās optimālās izvēles priekšrocības ir:

• Palielināts darbspējas laiks un aprīkojuma kalpošanas laiks
• Augstāka energoefektivitāte un mazāki elektrības rēķini
• Labāka atbilstība stingriem drošības un vides noteikumiem
• Zemākas uzturēšanas izmaksas aktīva dzīves cikla laikā
• Atbalsts raktuvju paplašināšanai un slodzes pieaugumam nākotnē



Šajā rokasgrāmatā galvenā uzmanība ir pievērsta skarbas vides transformatoriem, kas īpaši izstrādāti kalnrūpniecībā. Tā kā kalnrūpniecības projekti virzās tālāk attālos un sarežģītos apgabalos, pareiza transformatora izvēle ir neaizstājama projektu panākumiem ilgtermiņā.





Nepieciešama palīdzība ar transformatora izvēli kalnrūpniecībai jūsu projektā?

→Mūsu komanda piedāvā bezmaksas sākotnējās konsultācijas un slodzes novērtējumus. Saņemiet bezmaksas konsultāciju





Kalnrūpniecības vide būtiski atšķiras no standarta rūpnieciskās vai komerciālās vides. Šo izaicinājumu izpratne ir pamats efektīvai kalnrūpniecības transformatoru izvēlei.



Vides stresa faktori:

• Augsta putekļu un daļiņu koncentrācija, kas var bloķēt dzesēšanas sistēmas un pasliktināt izolāciju
• Ekstrēmas temperatūras svārstības (-40 grādi arktiskajos reģionos līdz +50 grādi vai vairāk tuksneša operācijās)
• Augsts mitrums, spēcīgi nokrišņi vai kodīgas ķīmiskas vielas no rūdas apstrādes
• Nepārtrauktas spēcīgas vibrācijas no spridzināšanas, urbšanas un smagās tehnikas
• Sprādzienbīstamas gāzes atmosfēras iespēja pazemes ogļu vai gāzes raktuvēs



Elektriskās īpašības:

• Lielas iedarbināšanas strāvas no biežas motora iedarbināšanas (smalcinātāji, dzirnavas, konveijeri). Tas nozīmē, ka transformatora jaudu nevar aprēķināt vienkārši no līdzsvara stāvokļa jaudas koeficienta. Piemēram, a1000kVA sausā tipa transformatorsko izmanto drupinātājam ar mainīgu frekvenci, tā faktiskā jauda var būt tikai aptuveni 700 kVA.
• Ievērojami harmonikas kropļojumi no mainīgas frekvences piedziņas (VFD), taisngriežiem un elektroniskām vadības ierīcēm – ja harmonikas saturs pārsniedz 30%, ieteicams izmantot transformatoru ar augstāku K koeficientu.
• Ļoti mainīgi slodzes profili ar maksimumiem ražošanas maiņu laikā un siles apkopes periodos.
• Attālināti enerģijas avoti, kas bieži ietver garas pārvades līnijas vai ražošanu uz vietas, ar ievērojamām sprieguma svārstībām.



Darbības un drošības faktori:

• Ierobežota piekļuve apkopei pazemes vai attālās vietās
• Stingras normatīvās prasības ugunsdrošībai, aizsardzībai pret sprādzieniem un vides kontrolei
• Nepieciešamība pēc mērogojamības, palielinoties raktuvju rezervēm vai palielinoties caurlaidspējai
• Šie apstākļi padara standarta komerciālos transformatorus nepiemērotus. Īpašajiem kalnrūpniecības transformatoriem ir izturīgi korpusi (augsti IP reitingi), uzlabotas dzesēšanas shēmas, triecienu absorbējoši stiprinājumi un materiāli, kas paredzēti ekstremālām vidēm. Jebkura no šiem faktoriem ignorēšana atlases laikā var izraisīt priekšlaicīgu atteici un drošības apdraudējumu.





Sausā tipa transformatoros izolācijai un dzesēšanai izmanto gaisu vai cietus dielektriskus materiālus (piemēram, epoksīdsveķus), pilnībā novēršot ar eļļu saistītos riskus.



Galvenās ieguves ieguvei:

• Lieliska ugunsdrošība – ideāli piemērota pazemes raktuvēm un ierobežotām telpām, kur ugunsgrēka risks ir jāsamazina
• Zemākas apkopes prasības (nav eļļas paraugu ņemšanas vai noplūdes kontroles)
• Videi draudzīgs, nepastāv naftas noplūdes risks, kas piesārņo augsni vai ūdeni
• Piemērots iekštelpu vai daļēji slēgtām apakšstacijām



Tipiski produktu piemēri:

A 1000kVA sausā tipa transformators(piem., SCB14-1000/10 vai ugunsdrošu raktuvju tips KBSG-1000/10) plaši izmanto pazemes centrālajās apakšstacijās un pret sprādzieniem aizsargātās kamerās. Tā konstrukcija, kas nesatur eļļu, ievērojami samazina sprādziena risku gāzveida vidē.



Runājot par jaudu, galvenais sausā tipa transformatoru diapazons parasti ir no 315 kVA līdz 2500 kVA, un vispopulārākie ir 1000 kVA un 1250 kVA.





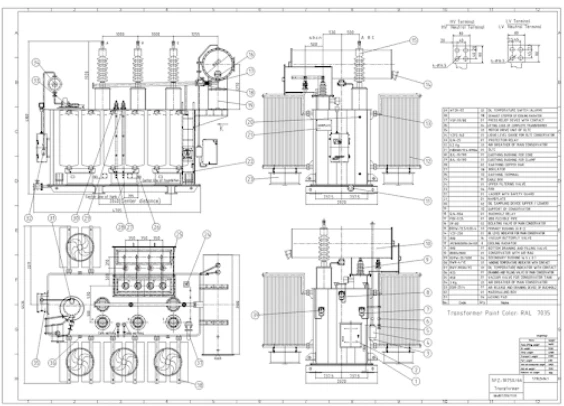

Eļļas transformatoros izolācijai un siltuma izkliedēšanai izmanto minerāleļļu vai videi draudzīgus esteru šķidrumus. Tie ir virszemes elektroenerģijas padeves darba zirgi raktuvēs.



Priekšrocības:

• Lieliska siltuma izkliede, padarot tos piemērotus lielai jaudai un karstam klimatam
• Parasti tas ir izdevīgāks lieljaudas āra lietojumiem
• Pierādīts ilgs kalpošanas laiks ar pienācīgu apkopi (bieži vien vairāk nekā 30 gadus)
• Daudzos gadījumos labāka pārslodzes iespēja



Tipiski produktu piemēri:

A 1000kVA eļļas transformators(piem., S13-M-1000/10) bieži izmanto nelielai virsmas drupināšanas stacijai vai raktuvju izmitināšanas zonai.



A 2000kVA kalnrūpniecības eļļas iegremdējamais transformators(piemēram, S20-M-2000/35) ir izplatīta izvēle vidēja lieluma atklātās raktuvju galvenajai apakšstacijai vai lielai pārstrādes rūpnīcai. Šī jauda var apkalpot aptuveni 1600 kW faktiskās slodzes, vienlaikus nodrošinot 25% rezervi turpmākai paplašināšanai.

Lielajām raktuvēm tiek izmantoti 3150 kVA, 5000 kVA un pat 10 000 kVA eļļas iegremdētie transformatori.





Funkcija	Sausais tips (piemēram, . 1000kVA sausais veids)	Iegremdēts eļļā (piemēram, . 2000kVA kalnrūpniecības eļļā)
Dzesēšanas līdzeklis	Gaiss / cietie sveķi	Minerāleļļa vai estera šķidrums
Ugunsgrēka un sprādziena risks	Ļoti zems	Augstāks (nepieciešami spārni, ugunsgrēka dzēšana)
Apkope	Zems	Vidēji augsts (eļļas analīze, noplūdes pārbaudes)
Labākā lietojumprogramma	Pazemes, iekštelpu, augstas drošības zonas	Āra apakšstacijas, atklātas bedres, lielas jaudas
Sākotnējās izmaksas	Augstāks	Nolaist
Ietekme uz vidi	Minimāli	Nepieciešama noplūdes kontrole
Tipisks jaudas diapazons	100-3150kVA	50-31500kVA un vairāk





Sistemātiska pieeja nodrošina optimālu transformatora izvēli kalnrūpniecībā. Tālāk ir sniegts piemērs, lai parādītu, kā jaudas apsvērumi iekļaujas katrā darbībā.



1. darbība: veiciet visaptverošu slodzes novērtējumu
Apkopojiet datus par visu aprīkojumu, aprēķiniet pievienoto slodzi, piemērojiet dažādības un pieprasījuma faktorus. Pieņemsim drupināšanas staciju ar kopējo motora jaudu 1600kW un jaudas koeficientu 0,85 – pamata jaudas prasība ir 1882kVA.



2. darbība: analizējiet vietas un vides apstākļus
Smalcināšanas stacija atrodas uz virsmas, ar daudz putekļu un vasaras apkārtējās vides temperatūru līdz 45 grādiem. Ņemot vērā vides samazināšanos, aprēķinātā jauda ir jāpalielina par 10%.



3. darbība: definējiet sprieguma prasības
Primārā puse 35kV ienākošā puse, sekundārā puse 0,69kV drupinātāju tiešai iedarbināšanai. Nepieciešams 35/0,69 kV transformators.



4. solis: izvēlieties transformatora veidu un dzesēšanas metodi
Uzstādīšana uz āra virsmas, nav nepieciešama aizsardzība pret sprādzieniem un jauda virs 1500 kVA — priekšroka tiek dota eļļā iegremdējamam tipam. Šeit a2000kVA kalnrūpniecības eļļas iegremdējamais transformatorsir ļoti piemērota izvēle (1882kVA × 1,1 ≈ 2070kVA, noapaļojot līdz 2000kVA vai 2500kVA). Ja harmonikas ir nozīmīgas, var apsvērt K koeficienta vienību vai tiešu soli līdz 2500 kVA.



5. darbība: nosakiet jaudas rezervi

• Stabilas nepārtrauktas slodzes: 15-20% rezerve
• Bieža lielu motoru iedarbināšana: 25–40% rezerve
• High harmonic content (VFDs >30%): 30–50% rezerve
• Definitive expansion plans: >40% starpība

Trieciena slodzēm, piemēram, drupināšanas stacijai, ieteicamā rezerve ir vismaz 30%.



6. darbība. Norādiet veiktspējas un aizsardzības līdzekļus
Piemēram, nepieciešama augstākā līmeņa efektivitāte (piemēram, 1. līmenis), 6% pretestības spriegums, IP54 korpuss.



7. darbība. Nodrošiniet atbilstību standartiem
Pārbaudiet IEC 60076, vietējos kalnrūpniecības drošības standartus utt.



8. darbība. Veiciet kopējo īpašuma izmaksu (TCO) analīzi
Salīdziniet dažādus efektivitātes līmeņus2000kVA kalnrūpniecības eļļas iegremdējamais transformators. Augstākās efektivitātes (1. līmeņa) produktam var būt par 15% augstāka sākotnējā pirkuma cena, taču tas var ietaupīt desmitiem tūkstošu dolāru elektrībā katru gadu, atmaksājot starpību aptuveni divu gadu laikā.





1. gadījums: pazemes ogļu raktuves garensiena priekšpuse
Gāzveida raktuves plānoja garensienu ar kopējo aprīkojuma jaudu aptuveni 850 kW. Pamata jaudas prasība bija 1000kVA. Ņemot vērā sākuma pārspriegumus un invertora harmonikas, galīgā izvēle bija a1000kVA sausā tipa transformators(ugunsdroša kalnrūpniecības tips KBSG-1000/10). Bezeļļas konstrukcija nodrošināja pazemes drošību, un jaudas rezerve bija aptuveni 18% (faktiskā maksimālā slodze ap 820kVA). Pēc divu gadu darbības pārkaršanas problēmas nav radušās.



2. gadījums: vidēja lieluma atklātās vara raktuvju drupināšanas stacijas modernizācija
Sākotnējā drupināšanas stacijā tika izmantots 1600 kVA eļļas transformators. Caurlaidība palielinājās, un faktiskā slodze tuvojās nominālajai vērtībai. Jauns slodzes novērtējums ieteica aizstāt ar a2000kVA kalnrūpniecības eļļas iegremdējamais transformators(S20-M-2000/35). Pēc nomaiņas slodzes koeficients samazinājās līdz 75%, temperatūras paaugstināšanās samazinājās par 15K, un ikgadējais elektroenerģijas ietaupījums no uzlabotas efektivitātes bija aptuveni USD 11 000 (pamatojoties uz tipiskām likmēm). Atmaksāšanās laiks bija tikai 1,8 gadi.





Pat labākajiem transformatoriem nepieciešama regulāra apkope. Šāda prakse attiecas uz lielāko daļu kalnrūpniecības transformatoru:

• Regulāra termiskā attēlveidošana– reizi sešos mēnešos, koncentrējoties uz transformatoriem ar slodzes koeficientu virs 80%.
• Eļļas paraugu ņemšana un analīze– ar eļļu iegremdētiem transformatoriem (piemēram,2000kVA kalnrūpniecības eļļas iegremdējamais transformators), vismaz reizi gadā veic izšķīdušās gāzes analīzi (DGA) un dielektriskās stiprības pārbaudi.
• Izolācijas pretestības pārbaude– reizi gadā vai pēc kapitālā remonta.
• Vibrāciju monitorings– transformatoriem, kas uzstādīti drupinātāju vai dzirnavu tuvumā, ieteicams veikt ceturkšņa monitoringu.
• Regulāra dzesēšanas virsmu tīrīšana– sausā tipa transformatoriem (piemēram, a1000kVA sausā tipa transformators), putekļi viegli uzkrājas gaisa kanālos. Tīrīšana ir ieteicama ik pēc trim mēnešiem, pretējā gadījumā temperatūra var palielināties par 10-15K.



Prognozējošā apkopes programma var pagarināt transformatora kalpošanas laiku no 20 gadiem līdz vairāk nekā 30 gadiem, vienlaikus novēršot neplānotas atteices, kas izraisa ražošanas apturēšanu.





Kalnrūpniecības projektu transformatoru izvēlei ir nepieciešams rūpīgi veikt kompromisus starp tehnisko veiktspēju, spēju pielāgoties videi, drošības atbilstību un ekonomiku. Neatkarīgi no tā, vai izvēlaties a2000kVA kalnrūpniecības eļļas iegremdējamais transformatorslielas virsmas raktuvei vai a1000kVA sausā tipa transformatorspazemes darba virsmai galvenie ir precīzs slodzes raksturojums, saprātīgas jaudas robežas un stingra drošības standartu ievērošana.



Ievērojot šajā rokasgrāmatā sniegto strukturēto pieeju – visaptverošu slodzes novērtēšanu, tipa saskaņošanu ar darbības apstākļiem, atbilstošu rezervi un standarta jaudas reitingu izvēli – varēsit izveidot stabilu un nākotnei gatavu kalnrūpniecības enerģijas infrastruktūru.

Mūsdienu konkurētspējīgā ieguves vidē pareiza transformatora izvēle – piemēram, zinot, vai jums ir nepieciešams a1000kVA eļļas transformatorsvai a1000kVA sausā tipa transformatorsun vai a2000kVA kalnrūpniecības eļļas iegremdējamais transformatorsir nepieciešams, lai izpildītu paplašināšanas plānus – tas ir drošības, uzticamības un rentabilitātes pamats.



Nepieciešama palīdzība ar precīzu transformatora izvēli jūsu kalnrūpniecības projektam? Sazinieties ar mūsu tehnisko komandu, lai saņemtu bezmaksas slodzes novērtējumu un jaudas optimizācijas priekšlikumu.

Pieprasīt cenas piedāvājumu



Kas ir kalnrūpniecības transformators?

Kalnrūpniecības nodevas transformatori irplaši izmanto raktuvēs, pārveidojot un sadalot spriegumu, ko izmanto sadalei, slodzes centram un lāpstas darbam. Tiem jābūt ar lielu jaudu, zemu profilu un kompaktu dizainu, lai tie būtu piemēroti izturīgām ieguves vietām.



Kas ir 1000kVA transformators?

1000 kVA transformators irparasti izmanto, lai pārveidotu augstsprieguma{0}}barošanas līniju par zemsprieguma{1}}barošanas līniju. Tas izmanto kilovoltu -ampērus kā transformatora redzamās jaudas (kVA) mērvienības. Tas spēj izturēt spriegumu 120 un strāvas stiprumu 8333 ampēros.



Cik kW ir 1000 kVA transformators?

Tātad 1000 kVA transformators var nodrošināt aptuveni 800 kW reālās jaudas ar jaudas koeficientu 0,8.



Cik sver 2000 kVA transformators?

Ņemot vērā jaudu kVA vai kilovoltu ampēros, varat reizināt šo vērtību ar transformatora BIL vai pamata impulsa izolācijas līmeni, lai iegūtu aptuveno svaru. 2000 kVA transformators, pamatojoties uz šo aplēsi, var svērt aptuveniNo 4000 kilogramiem līdz 7000 kilogramiem.



Kāda ir 2000 kVA transformatora efektivitāte?

Augstas efektivitātes "saldās vietas" ir diapazonā no40% līdz 75% no nominālās slodzes2000 KVA un 2500 KVA vienībām un 30% līdz 50% no nominālās slodzes 500 KVA līdz 1500 KVA vienībām. Ņemiet vērā, ka efektivitāte strauji samazinās, ja slodze ir zem 40% vai virs 80% no transformatora nominālās vērtības.



Cik daudz eļļas ir 2000 kVA transformatorā?

Eļļas ietilpība 2000 kVA ar eļļu{1}}pildītam transformatoram parasti ir aptuveniNo 1300 līdz 1500 litriem. Tas var atšķirties atkarībā no konkrētā dizaina un ražotāja specifikācijām.
