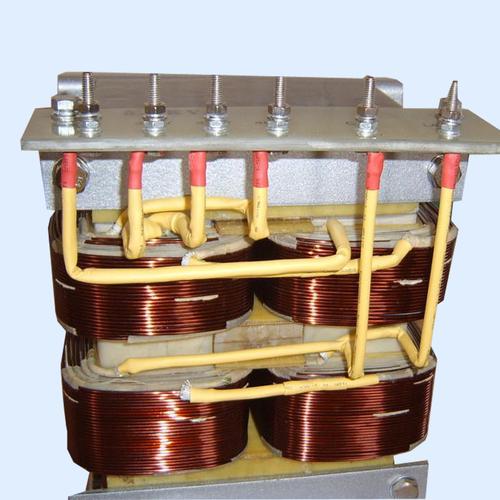

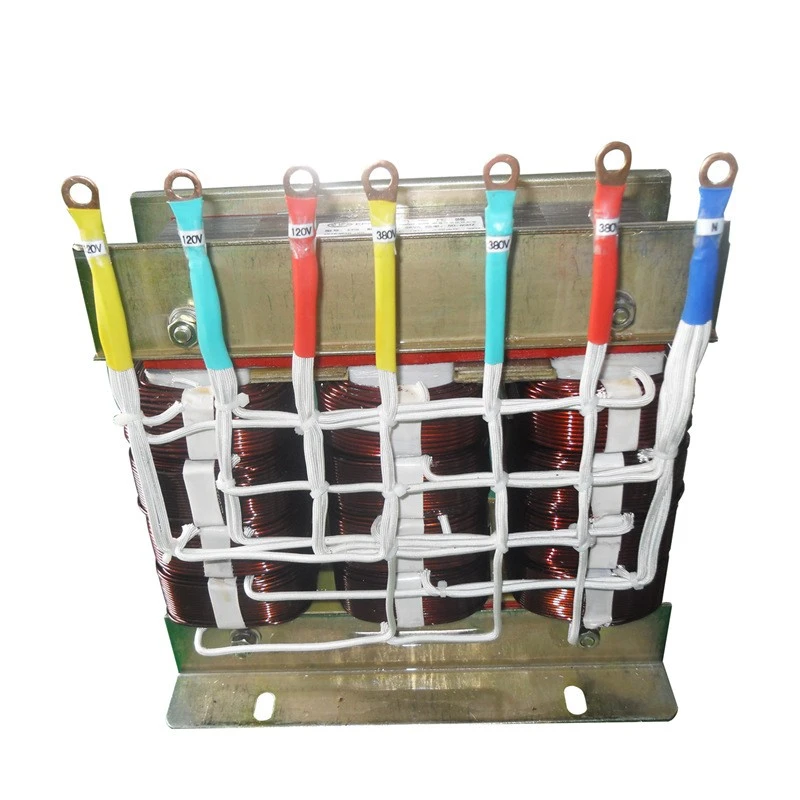

UPS un EPS transformatori

Galvenās EPS transformatora uzklāšanas zonas ir lidostas, sporta vietas, doki, stacijas, kinoteātri, kvadrāti, komerciālie rajoni, dzīvojamie rajoni, tuneļi, izklaides vietas, skolas, rūpnīcas utt. Īpaši ievērojama ir augstā - pieauguma ēkās. EPS pamatprincips ir līdzīgs rezerves UPS vai invertora principam. Kad elektrotīkla jauda ir normāla, elektrotīkla jauda tiek tieši piegādāta slodzei caur EPS elektrotīkla apvedceļu. Kad tīkla strāvas padeve ir nogriezta, EPS pārslēdzas uz akumulatora invertora barošanas avotu uz slodzes. Atšķirība ir tāda, ka EPS ir pastiprinājis slodzes izvadi un akumulatora uzraudzības un noteikšanas funkcijas, pieprasot, lai izejas viļņa forma būtu sinusoidāla vilnis, un EPS projektēšanai jāatbilst katrai GB17945-2000 standarta prasībai.
UPS invertora transformatora izejas spriegums tiek pārveidots par nepieciešamo slodzes pielietojuma spriegumu, nodrošinot elektrisko izolāciju starp slodzi un UPS. Produkts parasti ir induktivitātes un transformatora kombinācija, kas apvienots ar kondensatoru izejas galā, lai darbotos kā LC filtrs, liekot izejas spriegumam sasniegt sinusoīdu viļņu formu. Īsais - shēmas pretestības spriegums UCC% no šāda veida transformatora ir salīdzinoši augsts.

UPS/EPS invertora transformatora tehniskie parametri
	projektēt	Standarta vērtība	nosacījums
1	ietilpība	0,5KVA-500KVA
2	Sprieguma diapazons	<1000V
3	Izolācijas rezistence	>100MΩ	DC1000V
4	Dielektriskā izturība	<20mA	DC3.0KV 60s
5	efektivitāte	Lielāks vai vienāds ar 97%	Pilna slodze
6	troksnis	Mazāks vai vienāds ar 65 dB	1 m attālumā no transformatora
7	Temperatūras paaugstināšanās	Mazāks vai vienāds ar 125k	Pilnīga kravas piespiedu gaisa dzesēšana
8	Izolācijas pakāpe	H pakāpe (180 grādi)
9	Savienojuma metode	Dyn11
10	Īsa - shēmas pretestība	6-18%
11	Apkārtējā temperatūra	0 grāds -35 grāds
12	Dizaina standarti	GBT10228

UPS/EPS reaktora tehniskie parametri
	projektēt	Standarta vērtība	nosacījums
1	Induktivitāte	0,1mh-10mh
2	Pašreizējais diapazons	<1000A
3	Izolācijas rezistence	>100MΩ	DC1000V
4	Dielektriskā izturība	<10mA	AC3KV 60s
5	troksnis	Mazāks vai vienāds ar 65 dB	1 m attālumā no transformatora
6	Temperatūras paaugstināšanās	Mazāks vai vienāds ar 125k	Pilnīga kravas piespiedu gaisa dzesēšana
7	Izolācijas pakāpe	H pakāpe (180 grādi)

darbība

• Sprieguma konvertēšana: pārveidojiet ieejas spriegumu izejas spriegumā, kas piemērots slodzei, lai nodrošinātu parasto aprīkojuma darbību. ‌
• Augsta uzticamība: importētu aukstuma - pieņemšanas silīcija tērauda loksnes, augstas izolācijas materiāli un citi procesi, lai nodrošinātu starojuma izturību, toksicitāti un uzturēšanu. ‌
• Pielāgots dizains: parametrus, piemēram, noplūdes pretestības vērtību, elektroinstalācijas metodi, sprieguma līmeni utt., Var pielāgot atbilstoši vajadzībām. ‌

Piemērojamie scenāriji
